小規模構成60～315人（2フロア/9学級）

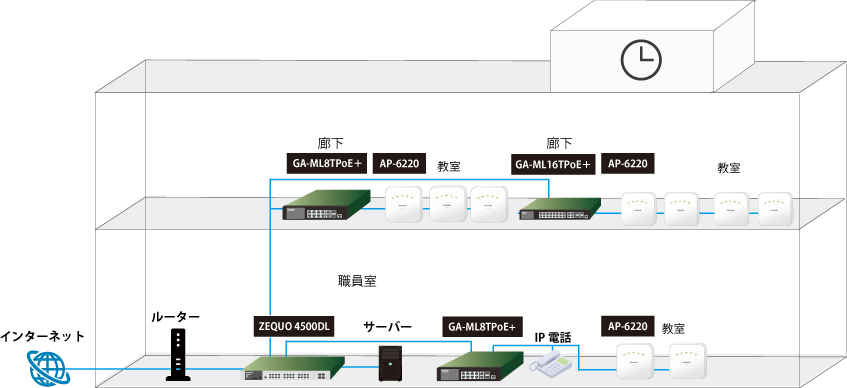

構成図

特徴

幹線1Gbps　必要十分な性能を低コストで実現

Wi-Fi6E対応（最大2.4Gbps）
セキュリティ強化（不正サイト遮断、MAC認証）
PoEスケジューラ、SSIDスケジュール

小規模構成60～315人（2フロア/9学級）

上位ネットワーク機器

インターネット接続のため、ファイアウォール機能付きルーターをご用意ください
DHCPサーバー

IPアドレス自動割り当てのため、別途DHCPサーバーをご用意ください
NTPサーバー

時刻管理のため、外部SNTPサーバーをご利用いただくことを想定しています

構成機器一覧

分類	品名（品番）	台数
L3スイッチ	ZEQUO 4500DL	1
PoEスイッチ	GA-ML16TPoE+	1
PoEスイッチ	GA-ML8TPoE+	2
無線アクセスポイント	AIRRECT AP-6220	9

設定コンフィグ

ネットワーク構成図　ダウンロード

品名（品番）	機能	Config	設定例
ZEQUO 4500DL	IP address \| SNTP \| VLAN \| ACL \| Static routing \| QoS \| DHCP relay	ダウンロード	DLシリーズ
GA-ML16TPoE+	IP address \| SNTP \| VLAN \| LLDP \| FAN control \| PoE Auto reboot(ping) \| QoS	ダウンロード	GA-MLシリーズ
GA-ML8TPoE+	IP address \| SNTP \| VLAN \| LLDP \| FAN control \| PoE Auto reboot(ping) \| QoS	ダウンロード① ダウンロード②	GA-MLシリーズ
AIRRECT AP-6220	SSID \| セキュリティ \| VLAN \| 管理設定など	‐	ダウンロード

学校向けネットワーク導入ガイド
