大規模構成561人以上（4フロア/21学級）

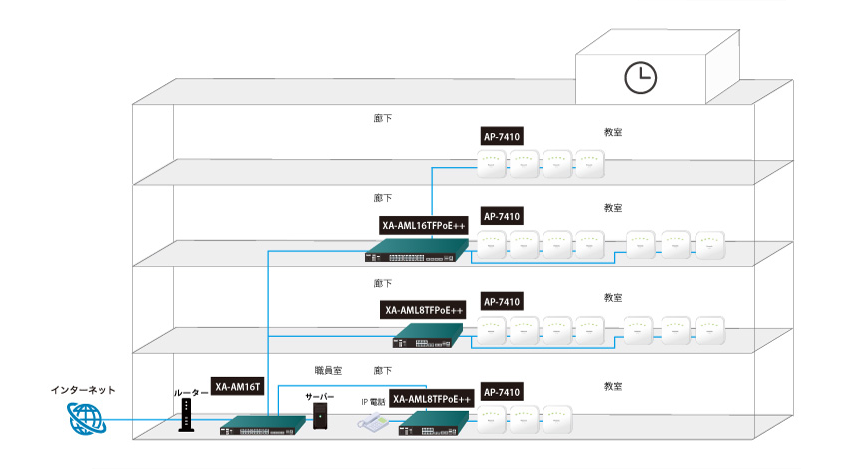

構成図
特徴
幹線10Gbps 高速・安定・安全な通信
-
Wi-Fi7対応（最大11.5Gbps）
-
セキュリティ強化（不正サイト遮断、MAC認証）
-
PoEスケジューラ、SSIDスケジュール
大規模構成561人以上（4フロア/21学級）
-
上位ネットワーク機器
インターネット接続のため、ファイアウォール機能付きルーターをご用意ください
-
DHCPサーバー
IPアドレス自動割り当てのため、別途DHCPサーバーをご用意ください
-
NTPサーバー
時刻管理のため、外部SNTPサーバーをご利用いただくことを想定しています
構成機器一覧
| 分類 | 品名（品番） | 台数 |
|---|---|---|
| L3スイッチ | XA-AM16T | 1 |
| PoEスイッチ | XA-AML16TFPoE++ | 1 |
| XA-AML8TFPoE++ | 2 | |
| 無線アクセスポイント | AIRRECT AP-7410 | 21 |
設定コンフィグ
ネットワーク構成図 ダウンロード
| 品名（品番） | 機能 | Config | 設定例 |
|---|---|---|---|
| XA-AM16T | IP address | SNTP | VLAN | ACL | telnet | Static routing | QoS | DHCP relay | ダウンロード | XAシリーズ |
| XA-AML16TFPoE++ | IP address | SNTP | VLAN | telnet | LLDP | PoE Auto reboot(ping) | QoS | ダウンロード | XAシリーズ |
| XA-AML8TFPoE++ | IP address | SNTP | VLAN | telnet | LLDP | PoE Auto reboot(ping) | QoS | ダウンロード① ダウンロード② |
XAシリーズ |
| AIRRECT AP-7410 | SSID | セキュリティ | VLAN | 管理設定など | ‐ | ダウンロード |
