中規模構成～560人（4フロア/15学級）

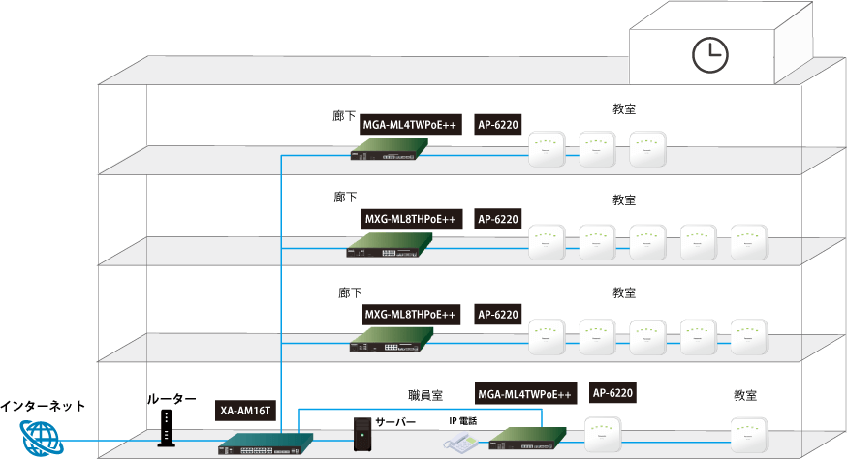

構成図

特徴

幹線2.5/5/10Gbps　　拡張性と安定性の両立

  • Wi-Fi6E対応（最大2.4Gbps）

  • セキュリティ強化（不正サイト遮断、MAC認証）

  • PoEスケジューラ、SSIDスケジュール

中規模構成～560人（4フロア/15学級）

  • 上位ネットワーク機器

    インターネット接続のため、ファイアウォール機能付きルーターをご用意ください

  • DHCPサーバー

    IPアドレス自動割り当てのため、別途DHCPサーバーをご用意ください

  • NTPサーバー

    時刻管理のため、外部SNTPサーバーをご利用いただくことを想定しています

構成機器一覧

分類 品名（品番） 台数
L3スイッチ XA-AM16T 1
PoEスイッチ MXG-ML8THPoE++ 2
MGA-ML4TWPoE++ 2
無線アクセスポイント AIRRECT AP-6220 15

設定コンフィグ

ネットワーク構成図　ダウンロード

品名（品番） 機能 Config 設定例
XA-AM16T IP address | SNTP | VLAN | ACL | telnet | Static routing | QoS | DHCP relay ダウンロード XAシリーズ
MXG-ML8THPoE++ IP address | SNTP | VLAN | telnet | LLDP | FAN control | PoE Auto reboot(ping) | QoS ダウンロード①
ダウンロード②		 MXGシリーズ
MGA-ML4TWPoE++ IP address | SNTP | VLAN | telnet | LLDP | FAN control | PoE Auto reboot(ping) | QoS ダウンロード①
ダウンロード②		 MGAシリーズ
AIRRECT AP-6220 SSID | セキュリティ | VLAN | 管理設定など ‐ ダウンロード
