XAシリーズ スタック設定手順
はじめに
この設定例では、XAシリーズのスタック設定について説明します。
スタックの概要
スタックは、複数のスイッチングハブを仮想的に1つのスイッチングハブとして扱うしくみです。
詳細はこちら

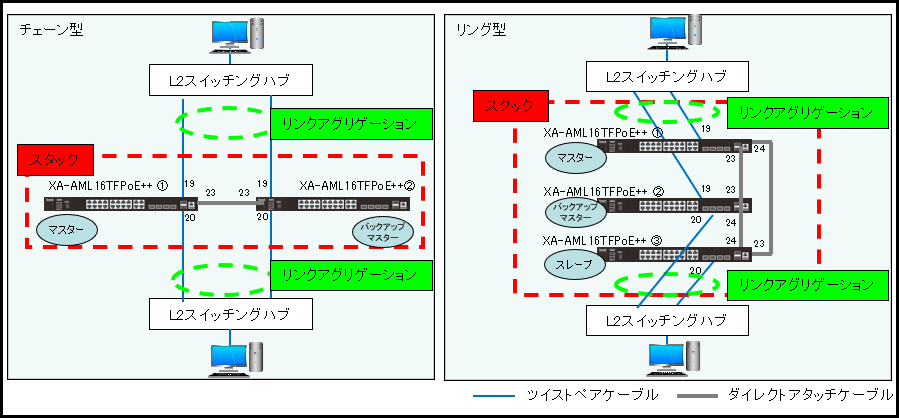

構成例
解説
- XA-AML16TFPoE++ 3台をリング型でスタックします。(右側の構成例)
- XA-AML16TFPoE++と配下L2スイッチングハブ間をリンクアグリゲーション接続することでXA-AML16TFPoE++の1台がダウンしても通信を継続できます。
※スタックを構成する機器は、同一品番(型番)、同一ファームウェアバージョンである必要があります。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| スタック | スタックID設定 | (config)# | stack self-unit-id NEW-UNIT-ID | auto |
| スタック優先度設定 | (config)# | stack self-unit-priority NEW-PRIORITY-NUMBER | 32 | |
| 有効化 | (config)# | stack | 無効 | |
| 装置追加時のマスター変更無効化 | (config)# | no stack preempt | 有効 | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XA-AML16TFPoE++>enable
XA-AML16TFPoE++#configure terminal
XA-AML16TFPoE++(config)#
手順4.
XA-AML16TFPoE++①のスタックの設定を行います。（ユニットID：1、優先度：10）
XA-AML16TFPoE++(config)#stack self-unit-id 1
WARNING: The command does not take effect until the next reboot. と表示されます。
XA-AML16TFPoE++(config)#stack self-unit-priority 10
XA-AML16TFPoE++(config)#stack
WARNING: The command does not take effect until the next reboot. と表示されます。
XA-AML16TFPoE++(config)#exit
XA-AML16TFPoE++#
手順5.
XA-AML16TFPoE++①の設定を保存します。
XA-AML16TFPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]: ここで y を入力します。
XA-AML16TFPoE++#
手順6.
XA-AML16TFPoE++①を再起動します。
XA-AML16TFPoE++#reboot
Are you sure you want to proceed with the system reboot?(y/n) ここで y を入力します。
手順7.
手順4-6と同様の手順でXA-AML16TFPoE++②、XA-AML16TFPoE++③に対してもスタックの設定、設定保存、再起動を実施します。
XA-AML16TFPoE++② ユニットID：2、優先度：20
XA-AML16TFPoE++③ ユニットID：3、優先度：30
手順8.
構成例の通り40Gダイレクトアタッチケーブルを接続します。
しばらくするとXA-AML16TFPoE++②、XA-AML16TFPoE++③のSTACK（スタック）LEDが「H」から「ｈ」に変わります。
コンソールポートからスタックできていることを確認します。
※マスターとなっているXA-AML16TFPoE++①からのみ設定画面へのログインが可能です。
XA-AML16TFPoE++#show stack
Stacking Mode : Enabled
Stack Preempt: Enabled
Trap State: Disabled
Topology: Duplex_Ring
My Box ID: 1
Master ID: 1
BK Master ID: 2
Box Count: 3
| Box ID |
User Set |
Module Name |
Exist | Prio- rity |
MAC | Prom Version |
Runtime Version |
H/W Version |
| 1 | User | XA-AML16TFPoE++ | Exist | 10 | BC-69-CB-XX-XX-XX | VX.X.X.XX | VX.X.X.XX | A1 |
| 2 | User | XA-AML16TFPoE++ | Exist | 20 | BC-69-CB-XX-XX-XX | VX.X.X.XX | VX.X.X.XX | A1 |
| 3 | User | XA-AML16TFPoE++ | Exist | 30 | BC-69-CB-XX-XX-XX | VX.X.X.XX | VX.X.X.XX | A1 |
| 4 | - | XA-AML16TFPoE++ | No |
手順9.
スタック優先度が高い装置が後から追加された場合に、現在マスターとなっている装置をマスターのまま維持させる設定を行います。
XA-AML16TFPoE++(config)#no stack preempt
XA-AML16TFPoE++(config)#
手順10.
リンクアグリゲーションの設定を行います。（モード：on）
XA-AML16TFPoE++(config)#interface TenGigabitEthernet1/0/19
XA-AML16TFPoE++(config-if)#channel-group 1 mode on
XA-AML16TFPoE++(config-if)#interface TenGigabitEthernet2/0/19
XA-AML16TFPoE++(config-if)#channel-group 1 mode on
XA-AML16TFPoE++(config-if)#interface TenGigabitEthernet2/0/20
XA-AML16TFPoE++(config-if)#channel-group 2 mode on
XA-AML16TFPoE++(config-if)#interface TenGigabitEthernet3/0/20
XA-AML16TFPoE++(config-if)#channel-group 2 mode on
XA-AML16TFPoE++(config-if)#exit
XA-AML16TFPoE++(config)#exit
XA-AML16TFPoE++#
手順11.
設定を保存します。
※マスターから設定保存すると、マスター以外にも設定が保存されます。
XA-AML16TFPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]: ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
