MGAシリーズ　リンクアグリゲーション設定手順

はじめに

この設定例では、MGAシリーズのリンクアグリゲーション設定について説明します。

対象機種

対象機種

リンクアグリゲーションの概要

複数の物理ポートを束ねてスイッチ間の帯域幅を拡大します。併せてリンクの冗長化を行うことができる機能です。
詳細はこちら

構成例

解説

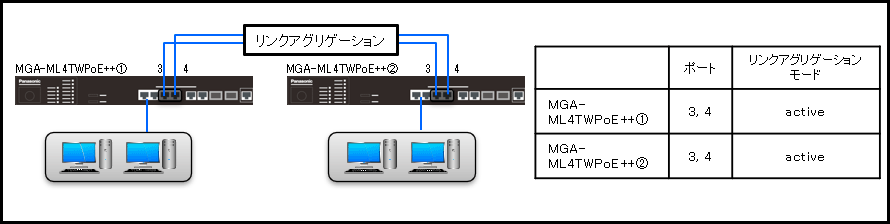

2台のMGA-ML4TWPoE++間をリンクアグリゲーションで接続します。
モードはLACP（Active）とします。
LACPを使用する場合のモードは、Active-Active、もしくは、Active-Passiveの組み合わせにする必要があります。
LACPを使用しない場合のモードは、on-onの組み合わせにする必要があります。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
リンクアグリゲーション	チャネルグループ設定	(config-if)#	channel-group CHANNEL-NO mode <on \| active \| passive>	無し

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

MGA-ML4TWPoE++>enable
MGA-ML4TWPoE++#configure terminal
MGA-ML4TWPoE++(config)#

手順4.

MGA-ML4TWPoE++①にリンクアグリゲーションの設定を行います。（ポート：3-4、モード：active）

MGA-ML4TWPoE++(config)#interface range FiveGigabitEthernet1/0/3-4
MGA-ML4TWPoE++(config-if-range)#channel-group 1 mode active
MGA-ML4TWPoE++(config-if-range)#exit
MGA-ML4TWPoE++(config)#

手順5.

MGA-ML4TWPoE++①のリンクアグリゲーションを設定した論理インターフェースのループ検知・遮断機能を無効にします。

※カスケードポートはループ検知の無効を推奨しております。

MGA-ML4TWPoE++(config)#interface port-channel 1
MGA-ML4TWPoE++(config-if)#no line loopback
MGA-ML4TWPoE++(config-if)#exit
MGA-ML4TWPoE++(config)#exit
MGA-ML4TWPoE++#

手順6.

MGA-ML4TWPoE++①の設定を保存します。

MGA-ML4TWPoE++#copy running-config startup-config

Destination filename startup-config? [y/n]: ここで　y　を入力します。

Saving all configurations to NV-RAM.......... Done.　と表示されたら設定保存完了です。

手順7.

MGA-ML4TWPoE++②にリンクアグリゲーションの設定を行います。（手順4と同様）

手順8.

MGA-ML4TWPoE++②のリンクアグリゲーションを設定した論理インターフェースのループ検知・遮断機能を無効にします。（手順5と同様）

手順9.

MGA-ML4TWPoE++②の設定を保存します。（手順6と同様）

サンプルコンフィグ（MGA-ML4TWPoE++①）

サンプルコンフィグを開く

サンプルコンフィグ（MGA-ML4TWPoE++②）
