MGAシリーズ スパニングツリー（RSTP）設定手順
はじめに
この設定例では、MGAシリーズのスパニングツリー（RSTP）設定について説明します。
対象機種
| 対象機種 |
|---|
スパニングツリー（RSTP）の概要
RSTP（Rapid Spanning Tree Protocol）は、LAN内でループ構成を回避するためのプロトコルです。
詳細はこちら

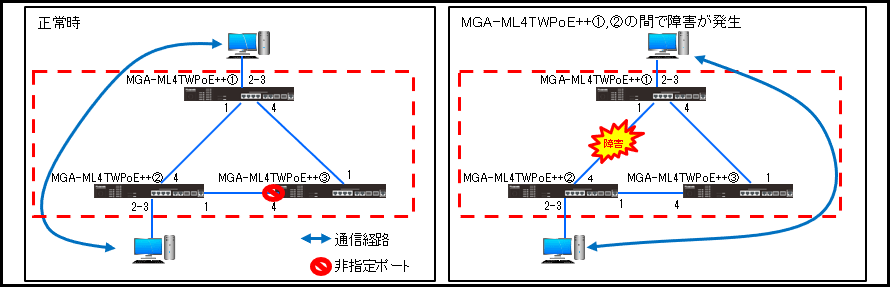

構成例
解説
- 全てのMGA-ML4TWPoE++にスパンニングツリー（RSTP）の設定をします。
- ブリッジプライオリティが最も小さいMGA-ML4TWPoE++①がルートブリッジに選定されます。(ブリッジプライオリティ:4096単位で指定可能)
- ブリッジプライオリティが最も大きいMGA-ML4TWPoE++③のポートがブロッキング状態になります。
- 端末が接続されるポートに”Portfast”コマンドを実施する事で、直ちに通信可能状態に移行します。
- スパニングツリーとループ検知・遮断機能は排他設定となります。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| スパニングツリー | 有効化設定 | (config)# | spanning -tree global state enable | 無効 |
| ブリッジプライオリティ設定 | (config)# | spanning-tree priority PRIORITY | 32768 | |
| Portfast設定 | (config-if)# | spanning-tree portfast <disable | edge | network> | network | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
MGA-ML4TWPoE++>enable
MGA-ML4TWPoE++#configure terminal
MGA-ML4TWPoE++(config)#
<MGA-ML4TWPoE++①の設定>
手順4.
ループ検知・遮断機能を無効にします。
MGA-ML4TWPoE++(config)#no line loopback enable
MGA-ML4TWPoE++(config)#
手順5.
スパニングツリー（RSTP）を有効にします。
MGA-ML4TWPoE++(config)#spanning-tree global state enable
MGA-ML4TWPoE++(config)#
手順6.
ブリッジプライオリティを設定します。（ブリッジプライオリティ：4096）
MGA-ML4TWPoE++(config)#spanning-tree priority 4096
MGA-ML4TWPoE++(config)#
手順7.
Portfast設定を行います。（ポート：2-3）
MGA-ML4TWPoE++(config)#interface range FiveGigabitEthernet1/0/2-3
MGA-ML4TWPoE++(config-if-range)#spanning-tree portfast edge
MGA-ML4TWPoE++(config-if-range)#exit
MGA-ML4TWPoE++(config)#exit
MGA-ML4TWPoE++#
手順8.
設定を保存します。
MGA-ML4TWPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]:
ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
<MGA-ML4TWPoE++②の設定>
手順9.
ループ検知・遮断機能を無効にします。（手順4と同様）
手順10.
スパニングツリー（RSTP）を有効にします。（手順5と同様）
手順11.
ブリッジプライオリティを設定します。（ブリッジプライオリティ：8192）
MGA-ML4TWPoE++(config)#spanning-tree priority 8192
MGA-ML4TWPoE++(config)#
手順12.
Portfast設定を行います。（手順7と同様）
手順13.
設定を保存します。（手順8と同様）
<MGA-ML4TWPoE++③の設定>
手順14.
ループ検知・遮断機能を無効にします。（手順4と同様）
手順15.
スパニングツリー（RSTP）を有効にします。（手順5と同様）
手順16.
ブリッジプライオリティを設定します。（ブリッジプライオリティ：12288）
MGA-ML4TWPoE++(config)#spanning-tree priority 12288
MGA-ML4TWPoE++(config)#
手順17.
Portfast設定を行います。（手順7と同様）
手順18.
設定を保存します。（手順8と同様）
サンプルコンフィグ（MGA-ML4TWPoE++①）
サンプルコンフィグ（MGA-ML4TWPoE++②）
サンプルコンフィグ（MGA-ML4TWPoE++③）
