GA-ASシリーズ リンクアグリゲーション設定手順
はじめに
この設定例では、GA-ASシリーズのリンクアグリゲーション設定について説明します。
対象機種
| 対象機種 |
|---|
リンクアグリゲーションの概要
複数の物理ポートを束ねてスイッチ間の帯域幅を拡大します。併せてリンクの冗長化を行うことができる機能です。
詳細はこちら

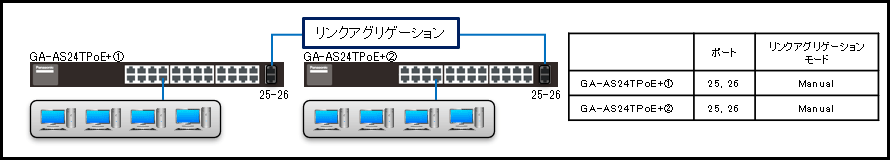

構成例
解説
- 2台のGA-AS24TPoE+間をリンクアグリゲーションで接続します。
GA-ASシリーズはLACP非対応、Manualのみ対応しています。
束ねるポートは全て同じVLANに所属している必要があります。
設定手順
手順1.
PCとスイッチングハブをツイストペアケーブルで接続し、Web画面にてログイン画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.

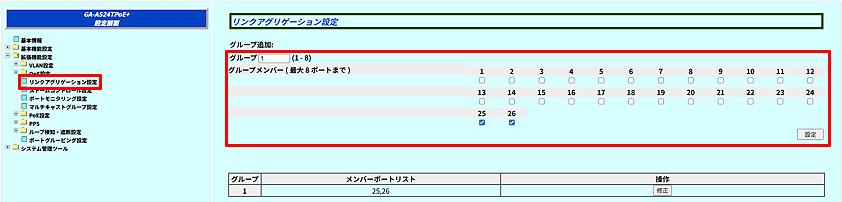

[拡張機能設定] > [リンクアグリゲーション設定] に遷移し、リンクアグリゲーションの設定を行います。（ポート：25-26）
手順4.

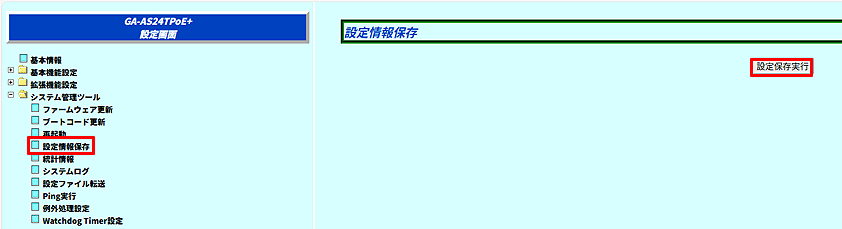

[システム管理ツール] > [設定情報保存] に遷移し、GA-AS24TPoE+①の設定を保存します。
手順5.
GA-AS24TPoE+②にリンクアグリゲーションの設定を行います。（手順3と同様）
手順6.
GA-AS24TPoE+②の設定を保存します。（手順4と同様）
サンプルコンフィグ（GA-AS24TPoE+）
