廃熱源温度帯による機種選択チャート

廃熱利用機

パナソニックのナチュラルチラーはさまざまな条件に対応して廃熱を最適に活用し、高効率運転を実現します。

多彩なバリエーションの温度帯をご用意

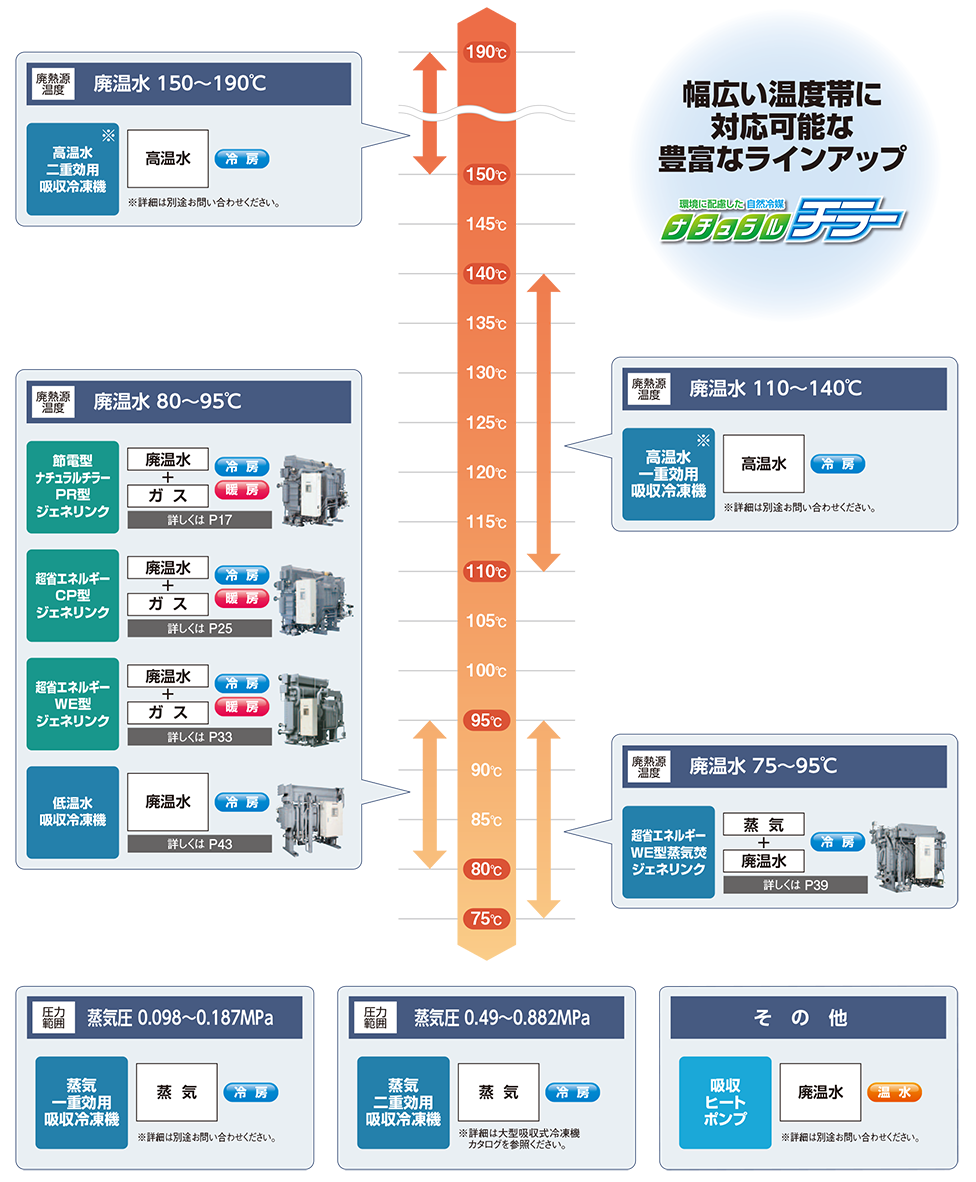

図解：環境に記慮した自然冷媒ナチュラルチラーは、幅広い温度帯に対応可能な豊富なラインアップをご用意。廃熱源温度、廃熱水150〜190℃：高温水二重効用吸収冷凍機※詳細は別途お問い合わせください。は高温水を利用して冷房の運転が可能。廃熱源温度、廃熱水110〜140℃：高温水一重効用吸収冷凍機※1は高温水を利用して冷房の運転が可能。廃熱源温度、廃熱水80〜95℃：節電型ナチュラルチラーPR型ジェネリンクは廃温水とガスを利用して冷房と暖房の運転が可能。超省エネルギーWE型ジェネリンクは廃温水とガスを利用して冷房と暖房の運転が可能。超省エネルギーCP型ジェネリンクは廃温水とガスを利用して冷房と暖房の運転が可能。低温水吸収冷凍機は廃温水を利用して冷房の運転が可能。廃熱源温度、廃熱水75〜95℃：ソーラーナチュラルチラーはソーラー温水とガスを利用して冷房と暖房の運転が可能。超省エネルギーWE型蒸気焚ジェネリンクは蒸気と廃温水を利用して冷房の運転が可能。圧力範囲、蒸気圧0.098～0.187MPa：蒸気一重効用吸収冷凍機は蒸気を利用して冷房の運転が可能※詳細は別途お問い合わせください。圧力範囲、蒸気圧0.49～0.882MPa：蒸気二重効用吸収冷凍機は蒸気を利用して冷房の運転が可能※詳細は大型ナチュラルチラーカタログを参照ください。その他：吸収ヒートポンプは廃温水を利用して温水の供給が可能※詳細は別途お問い合わせください。
  • 第一種圧力容器の適用機種となります。

関連商品

Fシリーズ 節電型ナチュラルチラーPR型ジェネリンク

廃熱回収によるガス消費量の低減とともに冷却水定格流量を従来機より約30%削減。さらに、冷却水の流量制御により流量が従来機に対して最大約70%削減した廃熱投入型吸収冷温水機。

Fシリーズ 超省エネルギーCP型ジェネリンク

業界トップクラスの廃熱回収量で、従来機種と比較してガス消費量を大幅に削減した廃熱投入型吸収冷温水機

Fシリーズ 超省エネルギーWE型ジェネリンク

ガス削減率とガス単独運転時のCOPを大幅に向上させた、廃熱投入型冷温水機

Fシリーズ 超省エネルギーWE型蒸気焚ジェネリンク

業界トップクラスの廃熱回収量で、従来機種と比較して蒸気消費量を大幅に削減した廃熱投入型吸収冷凍機

Fシリーズ 低温水吸収冷凍機

ガスエンジン等から出る廃温水（80℃～95℃）を熱源にして、8℃の冷水が製造可能な吸収冷凍機（廃温水のみで駆動）。廃温水や未利用エネルギーを有効利用でき、コージェネレーション・システムに最適。
