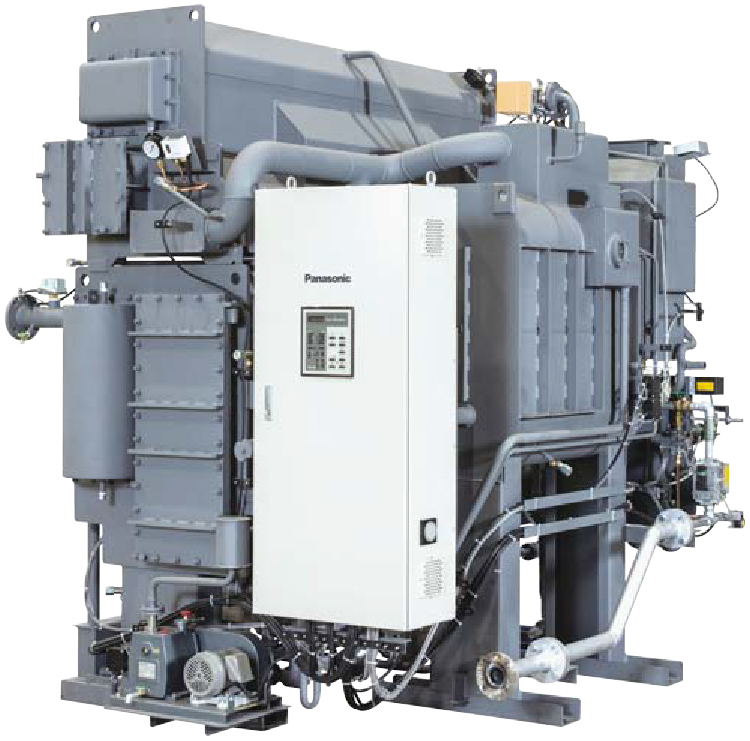

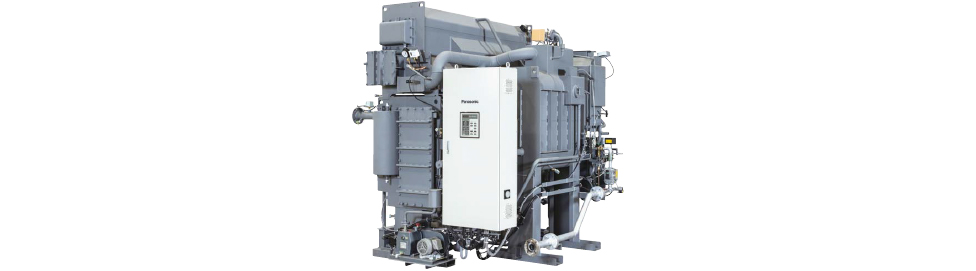

Fシリーズ節電型ナチュラルチラーPR型ジェネリンク　【一重二重併用形】

特長

廃熱回収によるガス消費量の低減とともに冷却水定格流量を従来機^※1より約30％削減した廃熱投入型吸収冷温水機。

ヘビーロード標準対応

【 JIS基準COPc 】定格時：1.42（1.80）^{※2 ※3}

燃料削減率^※4：21.5%（廃温水90→80℃）

燃料削減率^※4：23.5%（廃温水88→83℃）

IPLV値：1.64^※2

当社従来標準仕様機/JIS基準/冷房時。2017年3月時点
機種によって消費電量が異なるため、数値は目安とします。
廃温水90→80℃条件です。（　　）の値は、廃温水有の燃料消費量で算出した値です。
冷水15→7℃仕様時の値を示しています。

業界トップクラスの廃熱回収量

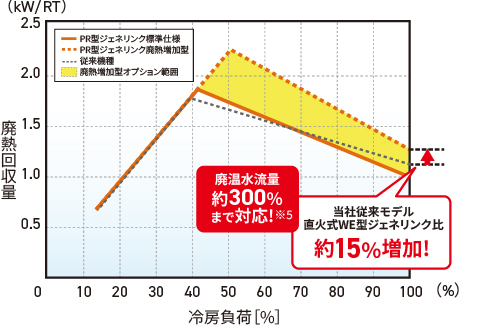

■廃熱回収量

廃温水流量約300％まで対応!※5 当社従来モデル直火式WE型ジェネリンク比約15％増加!

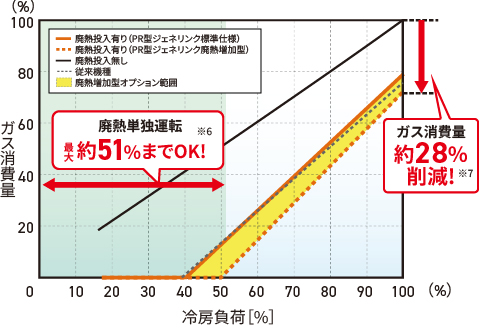

■ガス消費量

冷却水入口温度：冷房負荷100％時32℃、0％時27℃で中間は比例算出となります。
冷房負荷100％時冷水15→7℃/廃温水入口温度90℃
各図は廃温水出口温度が定格値より下がり、最大廃熱回収した場合の特性線図を示しています。

機種により対応流量は異なります。
廃熱増加型の場合
標準仕様廃熱投入なしと廃熱増加型との比較

廃温水単独モードの設置

廃温水単独運転で対応可能な冷房負荷の場合、運転モード選択が可能です。

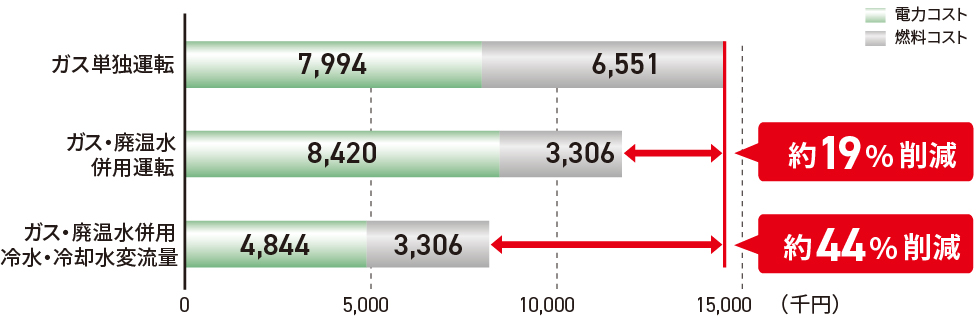

トータルランニングコスト（冷房）

ガス廃温水併用運転：約19%削減、ガス・廃温水併用冷水・冷却水変流量：約44%削減

【算出条件】

⚫︎吸収冷温水機容量　1,266 kW（360RT）、冷水 15→7 ℃、廃温水 90→80 ℃、廃熱回収量 517 kW
⚫︎負荷パターン　空気調和・衛生工学会のデータ（建物用途：ホテル）を使用
⚫︎年間冷房運転時間　7,428 h/年
⚫︎冷水、廃温水ポンプ揚程 20m　冷却水ポンプ揚程 25m
⚫︎東京ガス空調用A契約C（2017年1月時点）
⚫︎東京電力業務用電力（2017年1月時点）
⚫︎冷水、冷却水変流量：機器側からの冷水、冷却水ポンプインバーター周波数制御実施時

運転特性

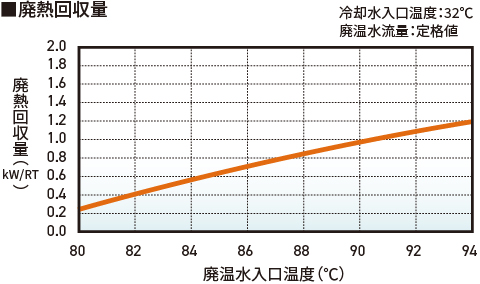

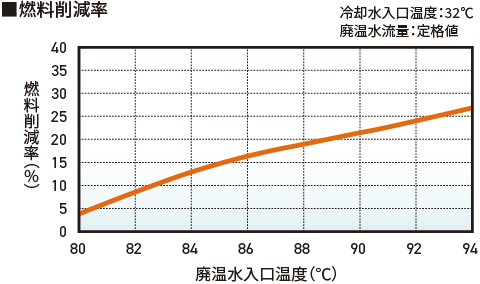

廃温水温度特性

廃温水温度が高いほど廃熱回収量、燃料削減率は増加します。
※冷水15→7℃標準仕様の場合

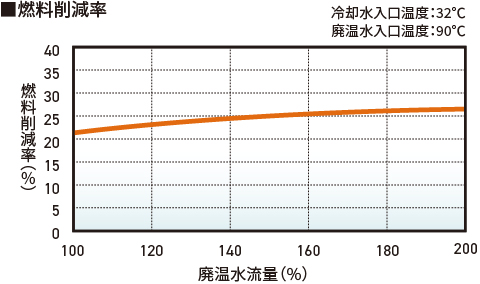

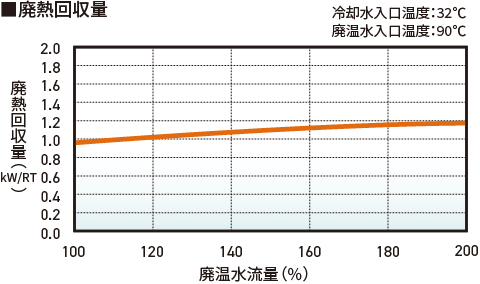

廃温水流量特性

廃温水流量が多いほど廃熱回収量、燃料削減率は増加します。
※冷水15→7℃標準仕様の場合

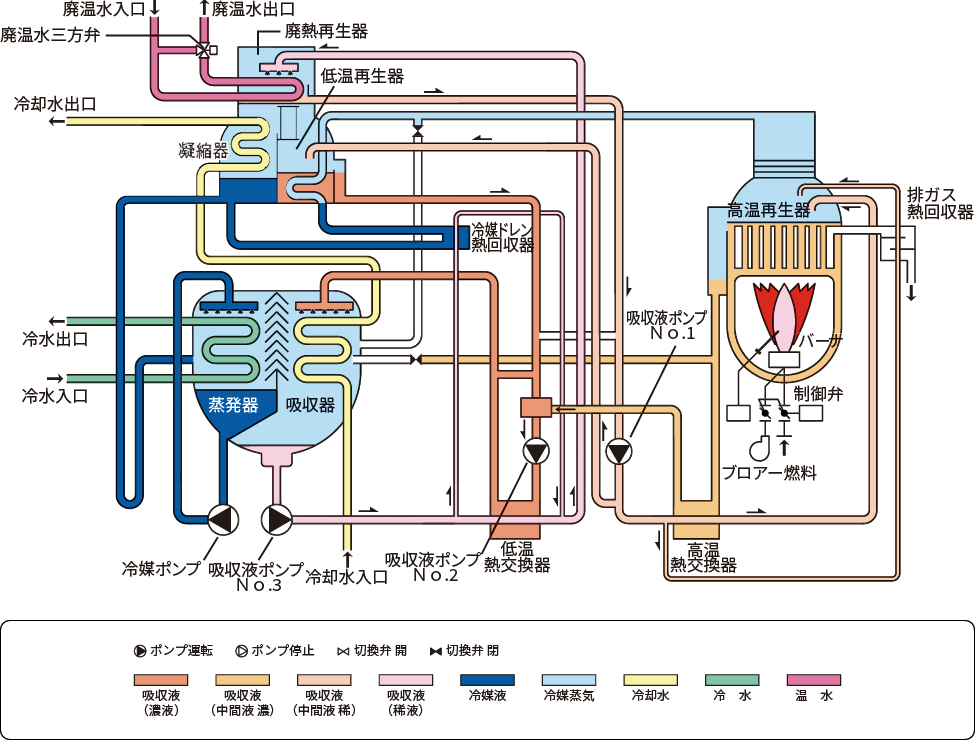

サイクルフロー

主な仕様

仕　様	対　応
屋外パネル仕様（全機種）	オプション
ヘビーロード仕様	標　準
加熱能力増加仕様 80～700RT：2ランクアップ 80～800RT：1ランクアップ	オプション
廃温水増加型仕様（全機種）	オプション

中間期冷房、年間冷房の場合には別途対応が必要ですのでお問い合わせください。

主な機能

機　能	対　応
吸収液ポンプ1,2,3インバーター制御	標　準
冷（温）水変流量制御	オプション
冷却水変流量制御	オプション
冷却塔ファン発停出力	標　準
冷却水ポンプ発停出力	標　準
低ＮＯxバーナー搭載（12A・13A） ※NOx値40ppm（O2：0％換算）未満	標　準
冷却水温度対応セイフティコントロール	標　準
デジタルPID制御	標　準
燃焼系故障診断機能	標　準
廃温水戻り温度制御	標　準
稀液分配弁	オプション

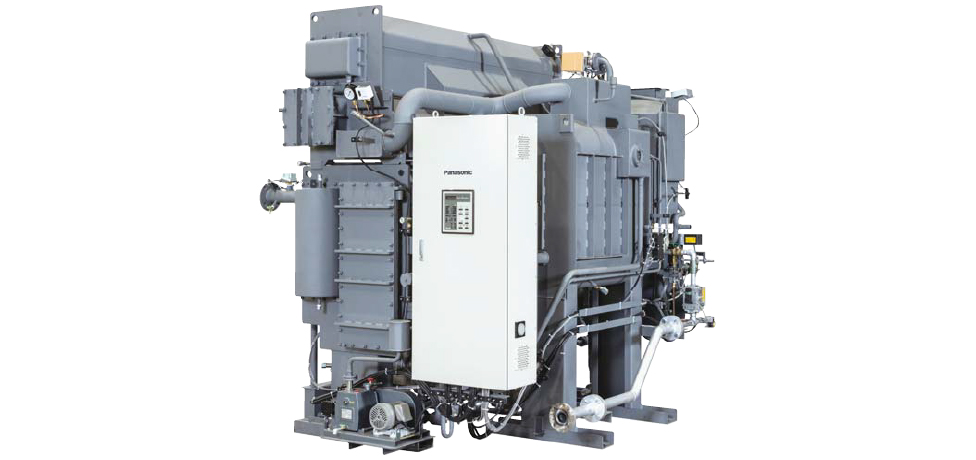

ラインアップ

利用可能廃熱	温水
用途	冷水，温水
燃料種	ガス
純熱源（追焚）	直火
廃熱源温度／圧力範囲	廃温水 80～95℃
ラインアップ（単位：USRT）	80
	100
	120
	150
	180
	210
	240
	280
	320
	360
	400
	450
	500
	560
	630
	700
	800
