高COPガスヒートポンプエアコン

ビルは、ゼロエネルギーの時代へ 高COP GHPデビュー
省エネ性を高めた新機種で、建物のZEB化に貢献します。
［高COPタイプ］［Wマルチタイプ］／GHPエグゼアⅢロゴ
13馬力：COPp1.43（冷暖平均）
20馬力：COPp1.32（冷暖平均）

ZEBの機能性能評価で特に重要なCOPp値を向上

13馬力：COPp1.43（冷暖平均）／20馬力：COPp1.32（冷暖平均）
GHPエグゼアIII リニューアル耐塩害・重塩害仕様もラインアップ！
台数制御 「エネルギー消費性能計算プログラム（非住宅版）」による台数制御に適合
高COP U2形
能力

13馬力

20馬力
品番 新設用

U-GWH355U2D

台数制御

U-GWH560U2D

台数制御
リニューアル用

U-GWH355U2DR

台数制御

U-GWH560U2DR

台数制御

COPp

 冷房

1.31

1.20
暖房

1.55

1.45

平均

1.43

1.32
APFp

1.97

2.00

U2形⇔U1形の組合せも可能。Ｗマルチの組合せは、計12通り⇒36通りに※

※ U1同士の従来の組合せ12通りを含む。親機・子機の指定を除く機器の組合せは、全21通り。詳細は以下をご参照ください。

■Wマルチの全組合せパターン（36通り：親子指定を考慮した場合）

形式（馬力相当） 親機
355形（13） 450形（16） 560形（20） 710形（25） 850形（30）

U2形

 U1形 U1形

U2形

 U1形 U1形
子機 355形（13） U2形

●

●

●

●

●

●
450形（16） U1形

●

♢

♢

●

♢

♢
560形（20） U1形

●

♢

♢

●

♢

♢
U2形

●

●

●

●

●

●
710形（25） U1形

●

♢

♢

●

♢

♢
850形（30） U1形

●

♢

♢

●

♢

♢

●：高COP機種U２形との組合せ　♢：現行WマルチU1形同士の組合せ　■：新規組合せ

■Wマルチの全組合せパターン（21通り：親子指定を考慮しない機器の組合せパターン）

単位：馬力

形式（馬力相当） 355形（13） 450形（16） 560形（20） 710形（25） 850形（30）

U2形

 U1形 U1形

U2形

 U1形 U1形
355形（13） U2形

26

29

33

33

38

43
450形（16） U1形

ー

32

36

36

41

46
560形（20） U1形

ー

ー

40

40

45

50
U2形

ー

ー

ー

40

45

50
710形（25） U1形

ー

ー

ー

ー

50

55
850形（30） U1形

ー

ー

ー

ー

ー

60

※赤文字：高COP機が出たことによる新組合せ（11パターン）

※青文字：U１形において従来はNGとしていた新組合せ（2パターン）

納入事例をインタビュー映像でご紹介

COPpとAPFpについて

  • COPp（Coecient of Performance）は、定められた温度条件での消費エネルギー1kW当たりの冷房・暖房能力（kW）を表したものです。一方、APFp（Annual Performance Factor）は一年を通して、ある一定の条件のもとにエアコンを使用した時の消費エネルギー量1kWh当たりの冷房・暖房能力（kWh）を表示したものです。（参照：日本冷凍空調工業会のホームページ）
  • COPp、APFpそれぞれのpは一次エネルギーでの表示を意味します。
COPp エネルギー消費効率：Coefficient of Performance＝定格空調能力（kW）／定格消費エネルギー（kW）

ZEB評価における空調性能についてはCOPpの数値が用いられます。

APFp 通年エネルギー消費効率：Annual Performance Factor＝冷房期間＋暖房期間で発揮した空調能力（kWh）／冷房期間＋暖房期間の消費エネルギー量（kWh）

＊算出評価点は、定格冷房標準、中間冷房中温など8点になります。

台数制御について

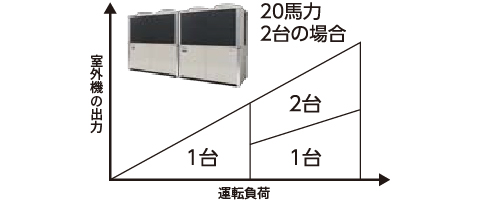

  • 台数制御とは、同一熱源群の中に熱源機が2台以上あり負荷に応じて運転台数を自動で制御する機器（下図参照）を意味します。
  • 機器寿命の延長を目的としたローテーション運転は台数制御と両立します。
  • 連結機における内訳は、単体機種の仕様値を参照して下さい。

グラフ

データダウンロード・業務支援ツール

P-SPEC 空調設備向け業務支援サイト。商品情報、技術データ、業務支援ツールをご提供いたします。現行機種・旧機種の技術資料を当サイトに移行しております。

おすすめ事例

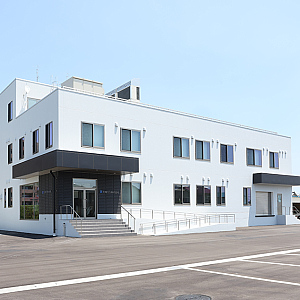

北陸ガス株式会社 外観
北陸ガス株式会社様

新築事務所のメイン空調に当社 高COP GHPをご採用。
年間一次エネルギ－消費量77％削減を実現し、Nearly ZEB認証を取得されました。
