空調統合監視・制御システム　P-AIMS

高度にコントロールできる機能性

• 室内機最大1024台を個別に監視・制御が可能
• 空調スケジュールや照明等の設備機器との連動制御が可能

簡単に扱える操作性

• 使い慣れたパソコンによるマウスでの簡単操作
• 視認性に優れた画面レイアウトにより設備状態の効果的な監視操作が可能

多彩なニーズに応える拡張性

• 基本ソフトにオプションソフトを追加することで多様な要望に応じたシステム構成が可能
• 当社製ナチュラルチラー（吸収式冷凍機）にも対応

P‐AIMSは、パソコンからネットワークを活用して、空調機を統合監視・制御するシステムです。
基本ソフトにオプションソフトを組合わせることであらゆるビル設備の統合監視・制御をサポートします。

P-AIMS システム推奨スペック

• 対応OS／Windows7（SP1）、8.1 Professional
  ※2018年6月よりWindows10に対応予定
• CPU／インテル CoreTM i3-2100 以上
• メモリ／4GB 以上
• HDD／250GB 以上

個別・グループ単位で各種設定変更

• 運転／停止、運転モード（冷房／暖房／ドライ／送風／冷暖自動）、風速設定（弱／強／急風）、風向設定（5段階／スイング）、温度設定

個別・グループ単位での設定や状態監視

• 運転/停止、運転モード（冷房／暖房／ドライ／送風／冷暖自動）、風速（弱／強／急風）、風向（5段階／スイング）、室温
• フィルターサイン
• サーモON状態
• 吹出温度、吸込温度

状態履歴の閲覧・CSV出力

• 空調機の警報発生、復旧を履歴表示
• 警報コードを表示
• 空調機の操作・状態変化履歴を表示
• 警報履歴20,000件
• 操作・状態変化履歴200,000件
• 履歴はCSV出力

細かく消費電力を抑制

• タイマー機能
• 省エネ機能

省エネ機能（e-CUT機能）について

個別・一括・グループ単位に制御

• 1日ON／OFF合計20回
• 当日、翌日、翌々日設定変更
• 温度設定だけのスケジュール設定が可能

• 集中機器が一台しか設置されていないリモコンレスシステムでは、万が一その集中機器が故障した場合、空調機が運転できないなどの問題が発生する可能性があります。その安全措置として、複数の集中機器を設置するよう推奨いたします。

細かく消費電力を抑制

• 保守登録
• 画面ハードコピー

• 負荷に応じ、熱源機器を最適な運転台数に選択
• 熱源運転台数に応じて付帯設備（ポンプ、冷却塔）を連動停止して、電力消費量を削減

• 熱源機器設定温度を自動タイマー変更
• 低負荷運転時のランニングコスト削減

• 冷却水温度で冷却塔ファン速度を制御
• 冷却塔動力の電力消費量を削減

• 電力コストと燃料コストから冷却水を最適流量に制御
• 熱源機と冷却水ポンプのランニング総コストを削減
• オプションソフト「冷温水変流量ソフト」利用により、最適な冷温水流量になるように制御し、冷温水ポンプの電力消費量を削減

設定温度自動リターン

温度変更ボタンを押しても、一定時間後に元の設定に戻ります。

• 戻し時間は、0～240分以内で5分ごとに設定可能、戻し温度は設定範囲内で自由に設定可能

運転自動停止

一定時間後に空調機を自動停止します (使用頻度の少ない場所に）。

• 自動停止時間は、0～180分以内で5分ごとに設定可能

消し忘れ防止

閉店など設定した時刻に空調を自動でOFF。
その後手動でONにしても、設定時間ごとに自動停止します。

• 閉店後の自動停止時間は、0～180分以内で5分ごとに設定可能

設定温度範囲制限

冷房・ドライ:18～30℃、暖房:16～30℃の範囲内で上限・下限温度を自由に設定できます。

• 上下限温度は室内機によって異なります。

• 設備機器のスケジュール制御や、照明・熱交換気ユニット等と空調の連動制御も可能
• 当社の照明機器の場合、フル2線通信で接続可能
• パルス発信機能付き電力メーターなしでも、電力計測ユニットで、エネルギー量を積算
• 無線温湿度センサーで、簡単に温湿度の計測が可能
• 厨房機器の温度監視に対応
• 厨房、調理施設内の調理機器、冷機器、冷設機器、加熱機器と通信接続で一元管理

• 室内機別、テナント別、部署別の按分積算データをグラフ表示（料金計算ソフトが必要です）
• 室温、モードの運転データをグラフ表示
• Webソフトとの組合せで、遠隔の建物のエネルギー使用量の把握が可能（CSV データのダウンロード）
• 各種データのグラフ化でムダを発見しやすく、省エネに貢献

• 室内機単位の電気・ガスの空調按分率、使用量（kWh・m³）を計算
• 過去365日分のデータを保存し、日単位で指定期間の按分処理が可能
• 時間帯別按分は、曜日毎に時間内、時間外の設定及び特定日の登録が可能
• 料金データをCSV出力。一括印刷

• 本製品の按分計算は計量法によるものではなく、公的取引には使用できません。

• 警報発生時には、あらかじめ登録した送信先（最大100件まで）にメールを配信
• 警報履歴・状態変化履歴は、CSV形式でダウンロード可能
• 本部管理者だけでなく、支店、テナントからも操作可能。パスワード管理によりユーザー制限があり、使用レベルに応じて操作を制限
• 設備管理ソフトと組合わせれば、本部で全社のエネルギー管理ができ、省エネの指針作成を容易にします。改正省エネ法の定期報告書の作成時にも全社のデーターを統合して使用できます。

• レイアウト画面（平面図）上で空調機や設備機器の設置場所や状態を把握し、視覚的な操作が可能
• 最大で4画面を表示できるので、１グループを表示しながら、他グループも監視可能

• 別途レイアウト画面作成費用が必要です。
• 2018年6月にバージョンアップ予定です。

• 外部デマンドの警報レベル（3レベル）に応じた室外機の容量制御と、室内機単位での温度シフト（サーモOFF、設温±1℃、設温±2℃）で、快適性を損なうことなく、効果的にデマンド制御
• 室外機、室内機グループごとに運転・停止を順にローテーションし、トータルの消費電力を抑制
• 設備管理ソフトを併用して、空調機器だけでなく、照明等の設備機器もイベント連動制御が可能
• 対定格40％～100％（5％間隔）^※での設定ができるので、快適性を維持したデマンド制御。前日のピーク電力に対する5％削減等にも対応可能

• 接続可能な機種につきましては、別途お問い合わせください。

• 冷暖房負荷を判定し、最適な冷温水流量になるように制御することで、冷温水ポンプのムダな電力消費量を抑え、ランニングコストを削減

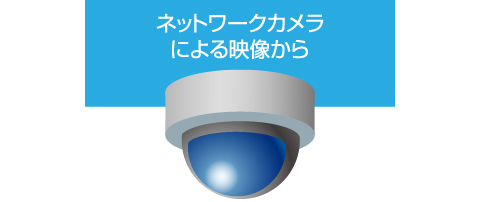

カメラ空調省エネソフト

• 室内機エリア毎の在室人数を検知
• 不在エリアの空調を停止
• 人数に応じた空調制御

カメラ換気省エネソフト

• 外気導入ゾーン（フロア）人数を検知
• 在室人数に応じた外気を導入（設備管理ソフト併用時）

カメラ照明省エネソフト

• 照明エリア毎の照度・在室を検知
• 不在エリアの照明を消灯（設備管理ソフト併用時）
• 外光で明るい場合は照明を調光制御（設備管理ソフト併用時）

• 電力の使用状況や太陽光発電、発電機能を持つGHPの発電量、蓄電システムの充電残量をリアルタイムで表示
• イラストで一般のお客様にわかりやすく表示するので「創エネ・蓄エネ・省エネ」状況が把握しやすい
• フルHDの大型モニターに対応

• 接続可能なパワーコンディショナー機種につきましては、別途お問い合わせください。

• 1システムあたり最大255台の室内機を接続可能。255台を超える場合は、室内機台数に応じてシステムを追加することで対応可能
• リモコン、ON/OFF集中コントローラー、システムコントローラー等と併用可能
• BACnet通信だけでなく、基本ソフトのスケジュール制御、e-CUT省エネ制御、基本ソフトの各機能が使用可能

• 空調室内機最大64台まで
• オプションソフトはmini専用オプションソフトおよび mini／nano共通オプションソフトのみ利用可能
• エネルギー量積算値表示機能
• e-CUT機能
• 簡易デマンド機能
• ナチュラルチラー（吸収式冷凍機）への対応可能

• 空調室内機最大16台まで
• オプションソフトはnano専用オプションソフトおよび mini／nano共通オプションソフトのみ利用可能
• エネルギー量積算値表示機能
• e-CUT機能
• 簡易デマンド機能
