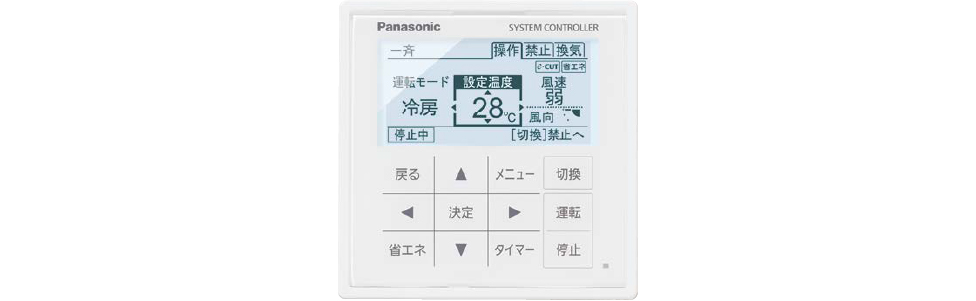

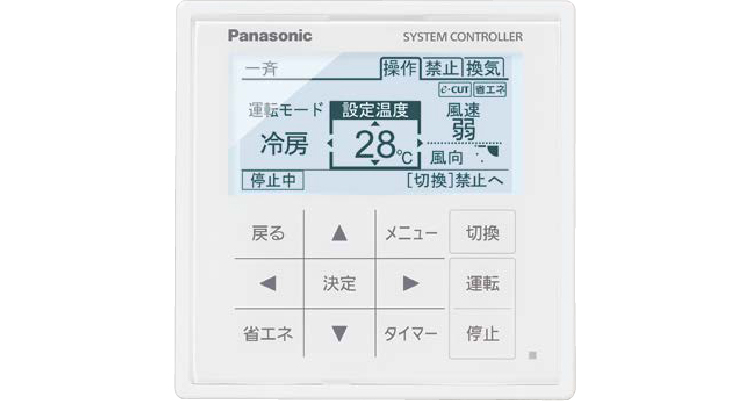

e-CUT機能付システムコントローラー

商品概要

CZ-10ESM4	メーカー希望小売価格　120,000円（税抜）
電源	単相　100-240V（50/60Hz)　1.3W（別電源）
入出力部	遠隔用入力（有電圧DC24V）一括運転、一括停止、デマンド1、デマンド2 遠隔用出力（無電圧接点）一括運転、一括警報（外部電源DC30V以内）
配線総延長	1km
埋込専用	JIS2個用BOX（カバー付き）使用

高機能

管理機能

省エネ機能（e-CUT機能）

簡単省エネ機能

エコナビ機能

ウィークリータイマー機能

拡張性

外部機器とも接続可能

当社製熱交換気ユニット^※1もコントロール可能

マイコンタイプのみ

利便性

誰でも使いやすい簡単操作

大型のフルドット液晶採用で、内容を分かりやすく表示
メニュー表示で、省エネ設定やパスワード設定などが簡単に操作可能

管理機能

室内機最大64台、室外機最大30台、集中制御機器最大10台を制御（合計最大100台/1リンク配線内）
室内機64台を最大4ゾーンに分け、一斉/ゾーン/グループ単位で制御
制御内容：運転/停止、モード切換、風速切換、風向切換、運転モニター、警報モニター、換気、リモコンの手元操作禁止

省エネ機能（e-CUT機能）

設定温度自動リターン

消し忘れ防止

設定温度範囲制限

運転自動停止

パスワード管理

デマンドモード［パッケージエアコン］

ガス省エネモード［ガスヒートポンプエアコン］

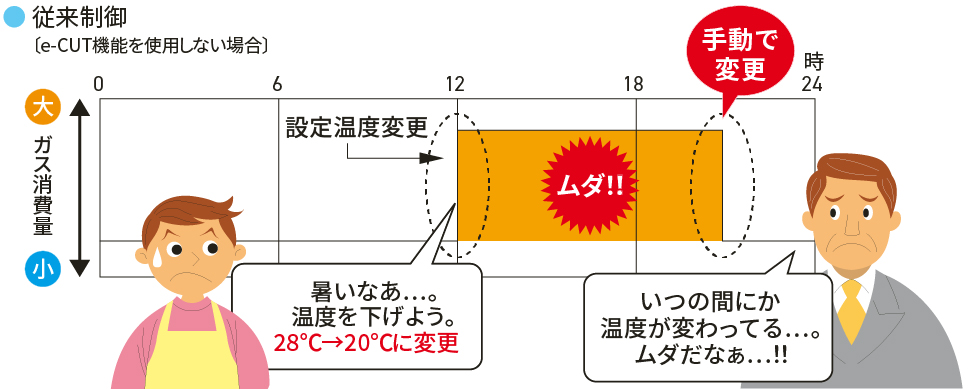

設定温度自動リターン

温度変更ボタンを押しても、一定時間後に元の設定に戻ります。
復帰時間は240分以内で10分間隔で設定できます。

【Panasonic】設定温度自動リターンモード

消し忘れ防止

閉店など設定した時刻に空調をOFF。その後手動でONにしても、一定時間後に自動停止、消し忘れを防止します。
手動ON後の自動停止時間は180分以内で10分間隔で設定できます。

【Panasonic】消し忘れ防止モード

［例えばこんな時に…］消し忘れ防止の為に、閉店の20時に一度必ず停止させたい。また閉店時間中に運転した場合でも、設定した時間ごとに消し忘れのムダを無くしたい。

［使用例］20：00〜翌9：00まで閉店。閉店時間中は60分ごとに自動停止を設定した場合。

設定温度範囲制限

設定温度の上限・下限をあらかじめ決め、冷やしすぎ、暖めすぎを防ぎます。
冷房・ドライ：18～30℃、暖房：16～30℃の範囲内で上限・下限温度を設定できます。

上下限温度は室内機によって異なります。

【Panasonic】設定温度範囲制限モード

［例えばこんな時に…］注意しても社員が設定温度を低くする。夏場の冷房設定の可能な温度を26～30℃に制限したい。

■冷房設定温度を26〜30℃に制限するイメージ

運転自動停止

タイマーにより、運転開始から一定時間後に空調機を自動停止
使用頻度が少なく、1回の使用時間が短い場合、運転自動停止機能を使えば、空調機を消し忘れてもムダを最小限に抑えられます。

倉庫は1日の使用が60分以内で使用頻度も少ない。60分以内に自動停止できないか。

■運転自動停止機能使用イメージ

パスワード管理

省エネの徹底を図るべく、店長様、スーパーバイザー様など管理者様しか操作できないようにします。

簡単省エネ機能

省エネキーで、省エネON/OFFを設定

エコナビ機能

エコナビ機能の有無の切換が可能。

ウィークリータイマー機能

1日8回のプログラム運転（運転／停止／運転モード／設定温度／手元禁止１～4／手元許可）を組み合わせ、1週間分のプログラムをセット可能
タイマー設定はそのままでタイマー動作をさせたくない時、臨時休日を設定できます。（再操作により、タイマー運転に戻ります。）

デマンドモード
［パッケージエアコン］

デマンドモード［パッケージエアコン］

デマンドモード機種一覧

デマンドモード	A:タイマー省エネモード			B:省エネボタンモード			C:タイマー一括自己デマンドモード			D:外部入力一括デマンドモード
初期設定	定格比100％運転						制限なし（0%）
設定範囲の変更^※1	可能（機種により設定できる範囲が異なります）						可能（本機器に設定可能なデマンド値を表示）^※2
設定個数	1個			1個			2個			2個
タイマー設定時間	1日2設定			ー			1日2設定			ー
操作対象範囲	個別	ゾーン	一括	個別	ゾーン	一括	個別	ゾーン	一括	個別	ゾーン	一括
操作対象範囲	○^※3	○^※3	○	○^※3	○^※3	○	×	×	○	×	×	○

e-CUTコントローラーから設定変更ができない機種があります。別途お問合わせください。
室外機によりデマンド値が異なります。
工場出荷時は、冷媒系統と同じ設定です。

A．タイマー省エネモード

タイマーにより、室外機ごとに省エネ開始・終了時刻を1日2回指定。
消費電力を定格消費電力比100％以下に抑制。

オープン直後の10時～12時と、最も高負荷な14時～15時を省エネ運転。

B．省エネボタンモード

省エネ運転をしたい室内機を選択して省エネボタンを押せば、定格消費電力比100％以下に抑制。

C．タイマー一括自己デマンドモード

タイマーにより、1日2回の室外一括デマンド設定。
デマンド値は2種類から選択（空調機によって設定できるデマンド値は異なります）。

10時～12時はお客様が少ないので定格比95%、14時～15時の休憩時間は70％に設定。

D．外部入力一括デマンドモード

デマンドコントローラー等の外部機器からのデマンド信号により、室外機をデマンド設定。デマンド値は2種類から選択。

各デマンドモードでのデマンド値の変更方法は別途お問合せください。

ガス省エネモード
［ガスヒートポンプエアコン］

ガス省エネモード［ガスヒートポンプエアコン］

ご希望のモードを以下からお選びいただけます。

効率運転モード

ピークカットモード

1．効率運転モード

省エネ効率の高い運転状態を維持することで、ガス消費を抑制します。

設定方法1

省エネボタンを押すことで効率運転を行います。

■機能一覧

		多機能ワイヤードリモコン	e-CUT機能付システムコントローラー	P-AIMS
設定範囲	個別	○	○	○
	ゾーン	×	○	×
	一括	×	○	×

室内機に設定しますが、同じ冷媒系統の室外機が効率運転を行います。

設定方法2

タイマー設定により、希望の時間帯の効率運転を行います。

利用イメージ

最も高負荷な、店舗オープン直後の10：00～12：00と、客入りの多い14：00～15：00を省エネ運転したい。

■機能一覧

		多機能ワイヤードリモコン	e-CUT機能付システムコントローラー	P-AIMS
タイマー設定時間		×	1日4回	1日2回
設定範囲	個別	○	○	○
	ゾーン	×	○	×
	一括	×	○	×

室内機に設定しますが、同じ冷媒系統の室外機が効率運転を行います。

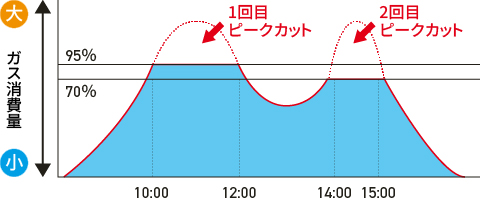

2．ピークカットモード

タイマー設定により、ガス消費のピークをカットします。

利用イメージ

最も高負荷で、客入りの多い店舗オープン直後の10：00～12：00を95％以下で運転。
外気は高負荷だが客入りの少ない14：00～15：00は70％以下で設定したい。

■機能一覧

	多機能ワイヤードリモコン	e-CUT機能付システムコントローラー	P-AIMS
タイマー設定時間	1日4回	1日4回	1日2回
対象範囲	室内機に設定しますが、同じ冷媒系統の室外機がピークカット運転を行います。	一括でピークカット運転を行います。	室外機毎に設定した値でピークカット運転を行います。

ガス省エネモードはＫ形以降のエアコンにご使用いただけます。
ソーラーリンクエクセルは対応できません。
ピークカットモードにおいて、75％以上カット（25％以下の運転量）にすると、サーモOFFになりますので、ご注意ください。
