XAシリーズ コンフィグアップロード・ダウンロード手順
はじめに
この設定例では、XAシリーズのコンフィグアップロード・ダウンロード手順について説明します。
コンフィグアップロード/ダウンロードの概要
コンフィグアップロード/ダウンロードにはTFTPサーバが必要です。
任意のTFTPサーバをご用意ください。

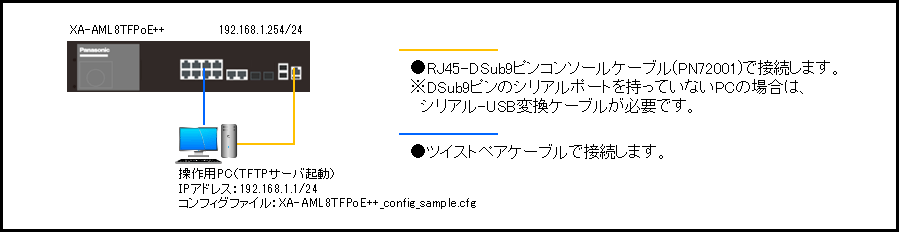

構成例
解説
- TFTPサーバへコンフィグ（設定ファイル）をアップロードします。
- TFTPサーバからコンフィグ（設定ファイル）をダウンロードします。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | |
|---|---|---|---|
| アップロード | # | copy running-config tftp: // | － |
| ダウンロード | # | copy tftp: // local: | － |
| 起動ファイル設定 | (config)# | boot image FILE_NAME | runtime.had |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルとツイストペアケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XA-AML8TFPoE++>enable
XA-AML8TFPoE++#configure terminal
XA-AML8TFPoE++(config)#
手順4.
IPアドレスの設定を行います。（VLAN1：192.168.1.254/24 TFTPサーバ：192.168.1.1/24）
XA-AML8TFPoE++(config)#interface vlan1
XA-AML8TFPoE++(config-if)#ip address 192.168.1.254 255.255.255.0
XA-AML8TFPoE++(config-if)#end
XA-AML8TFPoE++#
手順5.
コンフィグ（設定ファイル）をアップロード/ダウンロードします。
●TFTPサーバにアップロード
XA-AML8TFPoE++#copy runinng-config tftp: //192.168.1.1/XA-AML8TFPoE++_config_sample.cfg
Address of remote host [192.168.1.1]? Enterキーを押下
Destination filename [XA-AML8TFPoE++_config_sample.cfg]? Enterキーを押下
Accessing tftp://192.168.1.1/XA-AML8TFPoE++_config_sample.cfg...
Transmission start...
Transmission finished, file length 1338 bytes.
●TFTPサーバからダウンロード
XA-AML8TFPoE++#copy tftp: //192.168.1.1/XA-AML8TFPoE++_config_sample.cfg startup-config
Address of remote host [192.168.1.1]? Enterキーを押下
Source filename [XA-AML8TFPoE++_config_sample.cfg]? Enterキーを押下
Destination filename startup-config? [y/n]: yを押下
Accessing tftp://192.168.1.1/XA-AML8TFPoE++_config_sample.cfg...
Transmission start...
Transmission finished, file length 1338 bytes.
Please wait, programming flash.............. Done.
再起動してコンフィグ（設定ファイル）を適用します。
XA-AML8TFPoE++#reboot
Are you sure you want to proceed with the system reboot?(y/n) yを押下
