XAシリーズ PoEスケジューラ設定手順
はじめに
この設定例では、XAシリーズのPoEスケジューラ設定について説明します。
PoEスケジューラ機能の概要
PoEスケジューラ機能では、PoE対応機器への給電のスケジューリング機能です。
ポート単位で月、週、日、特定日毎に設定された時刻に①PoE OFF、②PoE ON、③PoE OFF/ONの制御が可能です。
※本機能を使用するにはSNTPサーバが必要です。

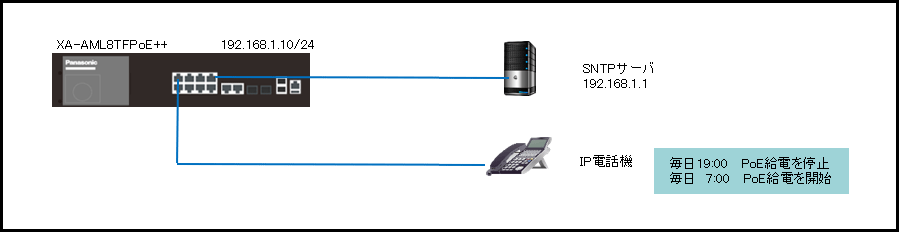

構成例
解説
- ポート1番に接続された機器へのPoEスケジュールを有効にします。
- スケジュール設定された時刻になるとPoE給電を停止、または開始させ制御することができます。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| PoE schedule | 有効化設定（全体） | (config)# | peth schedule enable | 無効 |
| 有効化設定（スケジュール） | (config)# | peth schedule SCHEDULE-ID <enable | disable> | 無効 | |
| ポートリスト設定 | (config)# | peth schedule portlist PORTLIST-ID member <interface> | 無し | |
| スケジュール設定 | (config)# | peth schedule SCHEDULE-ID name SCHEDULE-NAME [monthly date SCHEDULE-DATE | daily | datelist DATALIST-ID| weekly WEEKLY-DAY] time SCHEDULE-TIME portlist PORTLIST-ID poe-action <on-port | off-port | off/on-port> | 無し | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XA-AML8TFPoE++>enable
XA-AML8TFPoE++#configure terminal
XA-AML8TFPoE++(config)#
手順4.
IPアドレスの設定を行います。（VLAN1:192.168.1.10/24）
XA-AML8TFPoE++(config)#interface vlan 1
XA-AML8TFPoE++(config-if)#ip address 192.168.1.10 255.255.255.0
XA-AML8TFPoE++(config-if)#exit
手順5.
SNTPサーバのIPアドレス設定を行います。（サーバIPアドレス:192.168.1.1）
XA-AML8TFPoE++(config)#sntp server 192.168.1.1
XA-AML8TFPoE++(config)#sntp enable
手順6.
PoEスケジュールを実行するポートリストを作成します。（ポートリスト1：1番ポートを指定）
XA-AML8TFPoE++(config)#peth schedule portlist 1 member TenGigabitEthernet 1/0/1
手順7.
PoEスケジュールを作成します。（スケジュール1：19時に給電停止 スケジュール2：7時に給電開始）
XA-AML8TFPoE++(config)#peth schedule 1 name POE-OFF daily time 19:00 portlist 1 poe-action off-port
XA-AML8TFPoE++(config)#peth schedule 1 enable
XA-AML8TFPoE++(config)#peth schedule 2 name POE-ON daily time 07:00 portlist 1 poe-action on-port
XA-AML8TFPoE++(config)#peth schedule 2 enable
手順8.
PoEスケジュールを有効化します。
XA-AML8TFPoE++(config)#peth schedule enable
XA-AML8TFPoE++(config)#exit
XA-AML8TFPoE++#
手順9.
設定を保存します。
XA-AML8TFPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]: ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
