XAシリーズ　DHCPリレー設定手順

はじめに

この設定例では、XAシリーズのDHCPリレー設定について説明します。

DHCPリレーの概要

DHCPリレーは、ブロードキャストされたDHCPクライアントからの要求を、別のセグメント上にあるDHCPサーバに転送するための機能です。

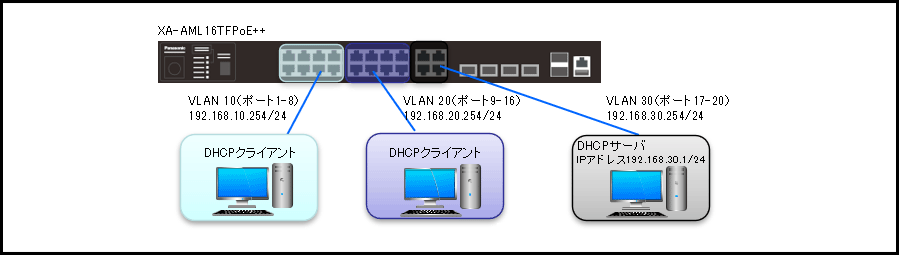

構成例

解説

VLAN10とVLAN20に接続されたDHCPクライアントが、VLAN30に接続されたDHCPサーバからIPアドレスを取得できるようになります。
DHCPプールを作成し、その中でリレー先のサーバIPアドレスや、インターフェースの設定を行います。
ひとつのプールの中で、DHCPリレー先のサーバIPアドレスとインターフェースは各4個まで設定できます。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
DHCPリレー	プール作成	(config)#	ip dhcp pool NAME	無し
	サーバIPアドレス設定	(config-dhcp-pool)#	relay destination IP-ADDRESS	無し
	インターフェース設定	(config-dhcp-pool)#	relay source IP-ADDRESS SUBNET-MASK	無し
	有効化設定	(config)#	service dhcp	無効

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

XA-AML16TFPoE++>enable
XA-AML16TFPoE++#configure terminal
XA-AML16TFPoE++(config)#

手順4.

VLANの設定を行います。（VLAN10：ポート1-8、VLAN20：ポート9-16、VLAN30：ポート17-20）

XA-AML16TFPoE++(config)#vlan 10,20,30
XA-AML16TFPoE++(config-vlan)#interface range TenGigabitEthernet1/0/1-8
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 10
XA-AML16TFPoE++(config-if-range)#interface range TenGigabitEthernet1/0/9-16
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 20
XA-AML16TFPoE++(config-if-range)#interface range TenGigabitEthernet1/0/17-20
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 30
XA-AML16TFPoE++(config-if-range)#exit
XA-AML16TFPoE++(config)#

手順5.

IPアドレスの設定を行います。（VLAN10：192.168.10.254/24、VLAN20：192.168.20.254/24、VLAN30：192.168.30.254/24）

XA-AML16TFPoE++(config)#interface vlan10
XA-AML16TFPoE++(config-if)#ip address 192.168.10.254 255.255.255.0
XA-AML16TFPoE++(config-if)#interface vlan20
XA-AML16TFPoE++(config-if)#ip address 192.168.20.254 255.255.255.0
XA-AML16TFPoE++(config-if)#interface vlan30
XA-AML16TFPoE++(config-if)#ip address 192.168.30.254 255.255.255.0
XA-AML16TFPoE++(config-if)#exit
XA-AML16TFPoE++(config)#

手順6.

DHCPリレー先のサーバIPアドレスを指定します。VLAN10と20のインターフェースのDHCPリレーを有効にします。

XA-AML16TFPoE++(config)#ip dhcp pool POOL1
XA-AML16TFPoE++(config-dhcp-pool)#relay destination 192.168.30.1
XA-AML16TFPoE++(config-dhcp-pool)#relay source 192.168.10.0 255.255.255.0
XA-AML16TFPoE++(config-dhcp-pool)#relay source 192.168.20.0 255.255.255.0
XA-AML16TFPoE++(config-dhcp-pool)#exit
XA-AML16TFPoE++(config)#

手順7.

DHCPリレーを有効にします。

XA-AML16TFPoE++(config)#service dhcp
XA-AML16TFPoE++(config)#exit
XA-AML16TFPoE++#

手順8.

設定を保存します。

XA-AML16TFPoE++#copy running-config startup-config

Destination filename startup-config? [y/n]:　ここで　y　を入力します。

Saving all configurations to NV-RAM.......... Done.　と表示されたら設定保存完了です。

サンプルコンフィグ（XA-AML16TFPoE++）

サンプルコンフィグを開く
