XAシリーズ スタティックルート設定手順
はじめに
この設定例では、XAシリーズのスタティックルート設定について説明します。
スタティックルートの概要
スタティックルートは、管理者が宛先ネットワークへの最適なルートを手動で設定したルートのことです。

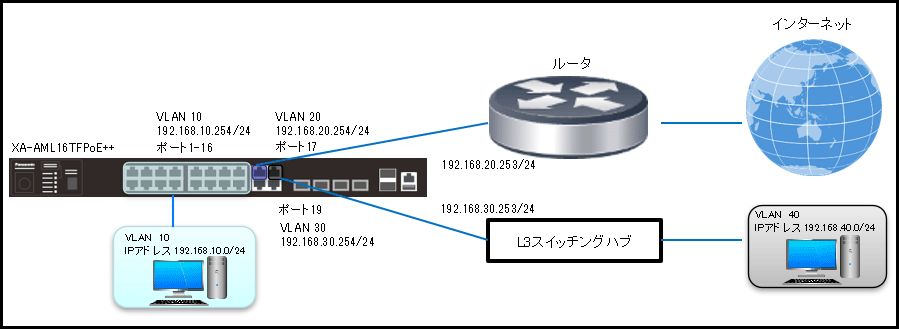

構成例
解説
- 192.168.40.0/24宛の通信をL3スイッチングハブに転送します。
- それ以外の通信をルータに転送します。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| スタティックルート | エントリ作成 | (config)# | ip route NETWORK-PREFIX NETWORK-MASK IP-ADDRESS | 無し |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XA-AML16TFPoE++>enable
XA-AML16TFPoE++#configure terminal
XA-AML16TFPoE++(config)#
手順4.
VLANの設定を行います。（VLAN10：ポート1-16、VLAN20：ポート17、VLAN30：ポート19）
XA-AML16TFPoE++(config)#vlan 10,20,30
XA-AML16TFPoE++(config-vlan)#interface range TenGigabitEthernet1/0/1-16
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 10
XA-AML16TFPoE++(config-if-range)#interface TenGigabitEthernet1/0/17
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 20
XA-AML16TFPoE++(config-if-range)#interface TenGigabitEthernet1/0/19
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 30
XA-AML16TFPoE++(config-if-range)#exit
XA-AML16TFPoE++(config)#
手順5.
各VLANにIPアドレスの設定を行います。（VLAN10：192.168.10.254/24、VLAN20：192.168.20.254/24、VLAN30：192.168.30.254/24）
XA-AML16TFPoE++(config)#interface vlan10
XA-AML16TFPoE++(config-if)#ip address 192.168.10.254 255.255.255.0
XA-AML16TFPoE++(config-if)#interface vlan20
XA-AML16TFPoE++(config-if)#ip address 192.168.20.254 255.255.255.0
XA-AML16TFPoE++(config-if)#interface vlan30
XA-AML16TFPoE++(config-if)#ip address 192.168.30.254 255.255.255.0
XA-AML16TFPoE++(config-if)#exit
XA-AML16TFPoE++(config)#
手順6.
スタティックルートの設定を行います。（192.168.40.0/24宛→L3スイッチングハブへ転送、それ以外→ルータへ転送）
XA-AML16TFPoE++(config)#ip route 192.168.40.0 255.255.255.0 192.168.30.253
XA-AML16TFPoE++(config)#ip route 0.0.0.0 0.0.0.0 192.168.20.253
XA-AML16TFPoE++(config)#exit
XA-AML16TFPoE++#
手順7.
設定を保存します。
XA-AML16TFPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]: ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
サンプルコンフィグ（XA-AML16TFPoE++）
