XAシリーズ IPアドレス設定手順
はじめに
この設定例では、XAシリーズのIPアドレス設定について説明します。
IPアドレスの概要
IPアドレスは、IPでネットワーク上の機器を識別するために指定するネットワーク層における識別用の番号です。

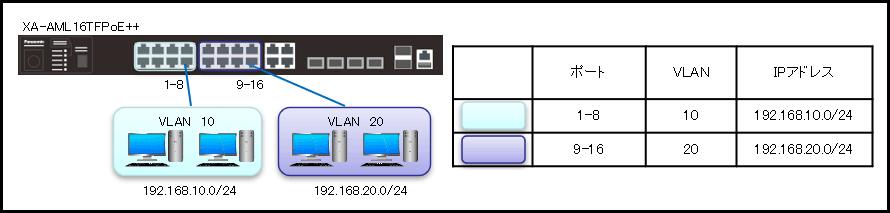

構成例
解説
- XA-AML16TFPoE++にIPアドレスを設定します。
- ポート1-8はVLAN10、ポート9-16はVLAN20とします。
- VLAN20に192.168.20.254/24を設定し、VLAN20に所属する端末が管理できるようにします。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| VLAN | VLANモード設定 | (config-if)# | switchport mode <access | hybrid | private-vlan <host | promiscuous> | trunk> | hybrid |
| アクセスVLAN設定 | (config-if)# | switchport access vlan VLAN-ID | 無し | |
| IPアドレス | IPアドレス設定 | (config-if)# | ip address IP-ADDRESS SUBNET-MASK | 無し |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
XA-AML16TFPoE++>enable
XA-AML16TFPoE++#configure terminal
XA-AML16TFPoE++(config)#
手順4.
VLANの設定を行います。（VLAN10：ポート1-8、VLAN20：ポート9-16）
XA-AML16TFPoE++(config)#vlan 10,20
XA-AML16TFPoE++(config-vlan)# interface range TenGigabitEthernet1/0/1-8
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 10
XA-AML16TFPoE++(config-if-range)#interface range TenGigabitEthernet1/0/9-16
XA-AML16TFPoE++(config-if-range)#switchport mode access
XA-AML16TFPoE++(config-if-range)#switchport access vlan 20
XA-AML16TFPoE++(config-if-range)#exit
XA-AML16TFPoE++(config)#
手順5.
IPアドレスの設定を行います。（VLAN20：192.168.20.254/24）
XA-AML16TFPoE++(config)#no interface vlan1
XA-AML16TFPoE++(config)#interface vlan20
XA-AML16TFPoE++(config-if)#ip address 192.168.20.254 255.255.255.0
XA-AML16TFPoE++(config-if)#exit
XA-AML16TFPoE++(config)#exit
XA-AML16TFPoE++#
手順6.
設定を保存します。
XA-AML16TFPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]: ここで y を入力します。
Saving all configurations to NV-RAM.......... Done.と表示されたら設定保存完了です。
サンプルコンフィグ（XA-AML16TFPoE++）
