MGAシリーズ　ストームコントロール設定手順

はじめに

この設定例では、MGAシリーズのストームコントロール設定について説明します。

対象機種

対象機種

ストームコントロールの概要

ストームコントロールは、ブロードキャスト、マルチキャスト、ユニキャストのストームを抑制する機能です。

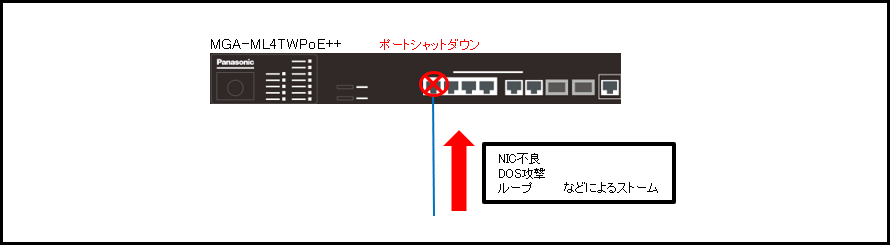

構成例

解説

ポート1-4においてストームコントロールを有効にします。
ポート1-4でストームが発生して1000ppsを超えるレートでブロードキャストを受信すると、ポートをシャットダウンします。
シャットダウンモードは閾値にppsを指定したときのみ設定できます。

＜関連コマンド＞

		モード	コマンド	デフォルト設定
ストームコントロール	パケットと閾値設定	(config-if)#	storm-control <broadcast \| multicast \| unicast> level pps PPS-RISE [PPS-LOW]	無し
	アクション設定	(config-if)#	storm-control action <drop \| none \| shutdown>	drop
	自動復旧設定	(config)#	errdisable recovery cause storm-control [interval <5-86400>]	無効

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

手順3.

ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

MGA-ML4TWPoE++>enable
MGA-ML4TWPoE++#configure terminal
MGA-ML4TWPoE++(config)#

手順4.

ストームコントロールのパケット、閾値、アクション設定を行います。（ポート：1-4、パケット：ブロードキャスト、閾値：1000pps、アクション：シャットダウン）

MGA-ML4TWPoE++(config)#interface range FiveGigabitEthernet1/0/1-4
MGA-ML4TWPoE++(config-if-range)#storm-control broadcast level pps 1000
MGA-ML4TWPoE++(config-if-range)#storm-control action shutdown
MGA-ML4TWPoE++(config-if-range)#exit
MGA-ML4TWPoE++(config)#

手順5.

ストームコントロールの自動復旧設定を行います。（600秒後に自動復旧）

MGA-ML4TWPoE++(config)#errdisable recovery cause storm-control interval 600
MGA-ML4TWPoE++(config)#exit
MGA-ML4TWPoE++#

手順6.

設定を保存します。

MGA-ML4TWPoE++#copy running-config startup-config

Destination filename startup-config? [y/n]: ここで　y　を入力します。

Saving all configurations to NV-RAM.......... Done.　と表示されたら設定保存完了です。

サンプルコンフィグ（MGA-ML4TWPoE++）

サンプルコンフィグを開く
