MGAシリーズ SPAN設定手順
はじめに
この設定例では、MGAシリーズのSPAN設定について説明します。
対象機種
| 対象機種 |
|---|
SPANの概要
SPAN（Switched Port Analyzer）は、特定のインターフェースで送受信したパケットを、他のインターフェースにコピーする機能です。
ネットワークアナライザを用いた解析を行う際に使用されます。

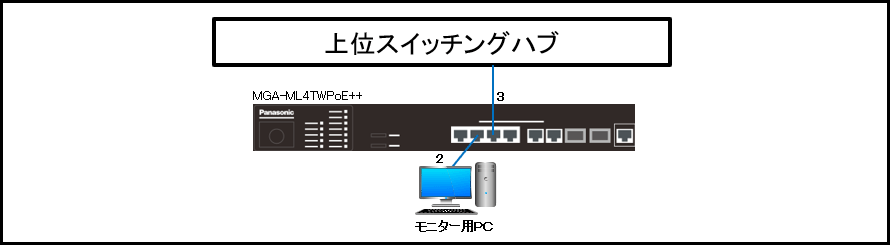

構成例
解説
- ポート3で送受信したパケットをポート2にコピーします。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| SPAN | 送信先インターフェース設定 | (config)# | monitor session SESSION-NUMBER destination interface INTERFACE | 無し |
| 送信元インターフェース設定 | (config)# | monitor session SESSION-NUMBER source interface INTERFACE [both | rx | tx] | 無し | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
MGA-ML4TWPoE++>enable
MGA-ML4TWPoE++#configure terminal
MGA-ML4TWPoE++(config)#
手順4.
モニタセッションの送信先インターフェースを設定します。（ポート：2）
MGA-ML4TWPoE++(config)#monitor session 1 destination interface FiveGigabitEthernet1/0/2
MGA-ML4TWPoE++(config)#
手順5.
モニタセッションの送信元インターフェースを設定します。（ポート：3、方向：双方向）
MGA-ML4TWPoE++(config)#monitor session 1 source interface FiveGigabitEthernet1/0/3 both
MGA-ML4TWPoE++(config)#exit
MGA-ML4TWPoE++#
手順6.
設定を保存します。
MGA-ML4TWPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]:
ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
サンプルコンフィグ（MGA-ML4TWPoE++）
