MGAシリーズ サブネットVLAN設定手順
はじめに
この設定例では、MGAシリーズのサブネットVLAN設定について説明します。
対象機種
| 対象機種 |
|---|
サブネットVLANの概要
サブネットVLANは、送信元のIPアドレスに基づき、所属するVLANを決定する機能です。

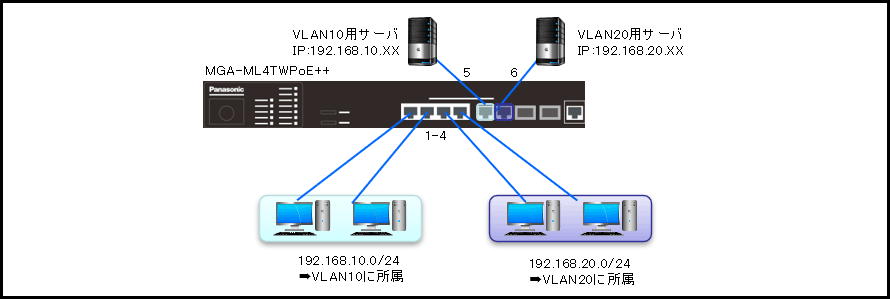

構成例
解説
- 192.168.10.0/24のIPアドレスを持つ端末が送信したデータを受信したとき、VLAN10として処理します。
- 192.168.20.0/24のIPアドレスを持つ端末が送信したデータを受信したとき、VLAN20として処理します。
- サブネットVLANを動かすポートのVLANメンバモードは、ハイブリッドに設定する必要があります。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| VLAN | VLANモード設定 | (config-if)# | switchport mode <access | hybrid | private-vlan <host | promiscuous> | trunk> | hybrid |
| ハイブリッドVLAN設定 | (config-if)# | switchport hybrid allowed vlan [add] <untagged | tagged> VLAN-ID | untagged | |
| サブネットVLAN設定 | (config)# | subnet-vlan ipv4 IP-ADDRESS/MASK vlan VLAN-ID | 無し | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらも（manager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
MGA-ML4TWPoE++>enable
MGA-ML4TWPoE++#configure terminal
MGA-ML4TWPoE++(config)#
手順4.
VLANの設定を行います。（VLAN10：ポート1-5、VLAN20：ポート1-4, 6）
MGA-ML4TWPoE++(config)#vlan 10,20
MGA-ML4TWPoE++(config-vlan)#interface range FiveGigabitEthernet1/0/1-4
MGA-ML4TWPoE++(config-if-range)#switchport mode hybrid
MGA-ML4TWPoE++(config-if-range)#switchport hybrid allowed vlan untagged 10,20
MGA-ML4TWPoE++(config-if-range)#interface TenGigabitEthernet1/0/5
MGA-ML4TWPoE++(config-if)#switchport mode access
MGA-ML4TWPoE++(config-if)#switchport access vlan 10
MGA-ML4TWPoE++(config-if)#interface TenGigabitEthernet1/0/6
MGA-ML4TWPoE++(config-if)#switchport mode access
MGA-ML4TWPoE++(config-if)#switchport access vlan 20
MGA-ML4TWPoE++(config-if)#exit
MGA-ML4TWPoE++(config)#
手順5.
指定したネットワークアドレスを持つ端末をVLAN10に所属させる設定をします。（ネットワークアドレス：192.168.10.0/24）
MGA-ML4TWPoE++(config)#subnet-vlan ipv4 192.168.10.0/24 vlan 10
MGA-ML4TWPoE++(config)#
手順6.
指定したネットワークアドレスを持つ端末をVLAN20に所属させる設定をします。（ネットワークアドレス：192.168.20.0/24）
MGA-ML4TWPoE++(config)#subnet-vlan ipv4 192.168.20.0/24 vlan 20
MGA-ML4TWPoE++(config)#exit
MGA-ML4TWPoE++#
手順7.
設定を保存します。
MGA-ML4TWPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]:
ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
サンプルコンフィグ（MGA-ML4TWPoE++）
