MGAシリーズ VLAN設定手順
はじめに
この設定例では、MGAシリーズのVLAN設定について説明します。
対象機種
| 対象機種 |
|---|
VLANの概要
VLANは、ネットワークの仮想的なグループ分けができる機能です。
詳細はこちら

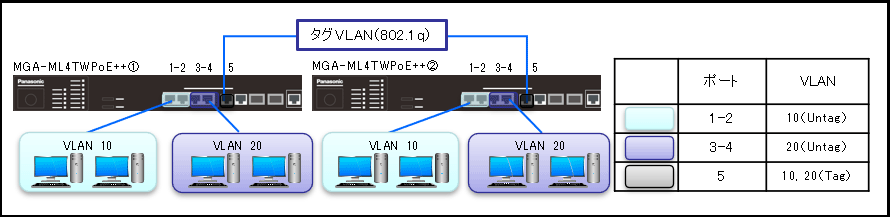

構成例
解説
- MGA-ML4TWPoE++をVLAN10とVLAN20にネットワーク分割します。
- ポート1-4はUntag（アクセスポート）、ポート5はTag（トランクポート）とします。
- VLAN10同士、VLAN20同士は通信可、VLAN10とVLAN20間は通信不可となります。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| VLAN | VLANモード設定 | (config-if)# | switchport mode <access | hybrid | private-vlan <host | promiscuous> | trunk> | hybrid |
| アクセスVLAN設定 | (config-if)# | switchport access vlan VLAN-ID | 無し | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
MGA-ML4TWPoE++>enable
MGA-ML4TWPoE++#configure terminal
MGA-ML4TWPoE++(config)#
手順4.
MGA-ML4TWPoE++①にVLAN（Untag）の設定を行います。（VLAN10：ポート1-2、VLAN20：ポート3-4）
MGA-ML4TWPoE++(config)#vlan 10,20
MGA-ML4TWPoE++(config-vlan)#interface range FiveGigabitEthernet1/0/1-2
MGA-ML4TWPoE++(config-if-range)#switchport mode access
MGA-ML4TWPoE++(config-if-range)#switchport access vlan 10
MGA-ML4TWPoE++(config-if-range)#interface range FiveGigabitEthernet1/0/3-4
MGA-ML4TWPoE++(config-if-range)#switchport mode access
MGA-ML4TWPoE++(config-if-range)#switchport access vlan 20
MGA-ML4TWPoE++(config-if-range)#exit
MGA-ML4TWPoE++(config)#
手順5.
MGA-ML4TWPoE++①にVLAN（Tag）の設定を行います。（ポート5）
MGA-ML4TWPoE++(config)#interface TenGigabitEthernet1/0/5
MGA-ML4TWPoE++(config-if)#switchport mode trunk
MGA-ML4TWPoE++(config-if)#exit
MGA-ML4TWPoE++(config)#exit
MGA-ML4TWPoE++#
手順6.
MGA-ML4TWPoE++①の設定を保存します。
MGA-ML4TWPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]:
ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
手順7.
MGA-ML4TWPoE++②にVLANの設定を行います。（手順4-5と同様）
手順8.
MGA-ML4TWPoE++②の設定を保存します。（手順6と同様）
サンプルコンフィグ（MGA-ML4TWPoE++）
