MGAシリーズ SNMP設定手順
はじめに
この設定例では、MGAシリーズのSNMP設定について説明します。
対象機種
| 対象機種 |
|---|
SNMPの概要
SNMPは、IPネットワークのネットワーク監視およびネットワーク管理を行うためのプロトコルです。

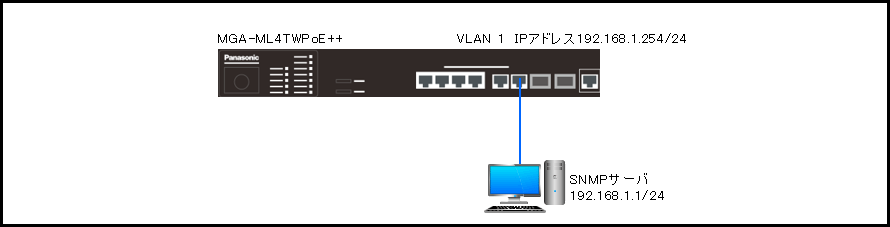

構成例
解説
- SNMPサーバ（IPアドレス：192.168.1.1）からMGA-ML4TWPoE++をSNMPで監視します。
- MGA-ML4TWPoE++からSNMPサーバにSNMPトラップを送信します。
＜関連コマンド＞
| モード | コマンド | デフォルト設定 | ||
|---|---|---|---|---|
| ACL | アクセスリスト作成 | (config)# | ip access-list LIST-NAME | 無し |
| 許可エントリ設定 | (config-ip-acl)# | permit host IP-ADDRESS | 無し | |
| SNMP | 有効化 | (config)# | snmp-server | 無効 |
| 監視設定 | (config)# | snmp-server community COMMUNITY-NAME <ro | rw> access ACL-NAME | public (ro) , private (rw) |
|
| トラップ有効化 | (config)# | snmp-server enable traps | 無効 | |
| リンクダウン通知設定 | (config)# | snmp－server enable traps snmp [linkdown] | 無効 | |
| トラップ設定 | (config)# | snmp-server host IP-ADDRESS version <1 | 2c | 3 <auth | noauth | priv>> COMMUNITY-NAME | 無し | |
設定手順
手順1.
PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.
ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。
MGA-ML4TWPoE++>enable
MGA-ML4TWPoE++#configure terminal
MGA-ML4TWPoE++(config)#
手順4.
IPアドレスの設定を行います。（192.168.1.254/24）
MGA-ML4TWPoE++(config)#interface vlan1
MGA-ML4TWPoE++(config-if)#ip address 192.168.1.254 255.255.255.0
MGA-ML4TWPoE++(config-if)#exit
MGA-ML4TWPoE++(config)#
手順5.
SNMPでアクセスするサーバを限定するための設定を行います。（許可サーバ：192.168.1.1）
MGA-ML4TWPoE++(config)#ip access-list acl1
MGA-ML4TWPoE++(config-ip-acl)#permit host 192.168.1.1
MGA-ML4TWPoE++(config-ip-acl)#exit
MGA-ML4TWPoE++(config)#
手順6.
SNMPを有効にし、SNMPでアクセスするための設定を行います。（サーバ：手順5で作成したリスト名、コミュニティ名：panasonic、権限：read-only）
MGA-ML4TWPoE++(config)#snmp-server
MGA-ML4TWPoE++(config)#snmp-server community panasonic ro access acl1
MGA-ML4TWPoE++(config)#
手順7.
SNMP TRAPを有効にし、SNMPサーバにTRAPを送信する設定を行います。（サーバ：192.168.1.1、コミュニティ名：panasonic、バージョン：v2c）
MGA-ML4TWPoE++(config)#snmp-server enable traps
MGA-ML4TWPoE++(config)#snmp-server enable traps snmp linkdown
MGA-ML4TWPoE++(config)#snmp-server host 192.168.1.1 version 2c panasonic
MGA-ML4TWPoE++(config)#exit
MGA-ML4TWPoE++#
手順8.
設定を保存します。
MGA-ML4TWPoE++#copy running-config startup-config
Destination filename startup-config? [y/n]:
ここで y を入力します。
Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。
サンプルコンフィグ（MGA-ML4TWPoE++）
