GA-ASシリーズ QoS設定手順
はじめに
この設定例では、GA-ASシリーズのQoSによる優先制御設定について説明します。
対象機種
| 対象機種 |
|---|
QoSの概要
QoS（Quality of Service）は、通信の目的に応じて最適な帯域割り当てを行うことで、それぞれの通信に求められるレスポンスタイムやスループットを確保するしくみです。
IEEE802.1ｐプライオリティビットに基づいて、通信の優先制御を行います。
詳細はこちら

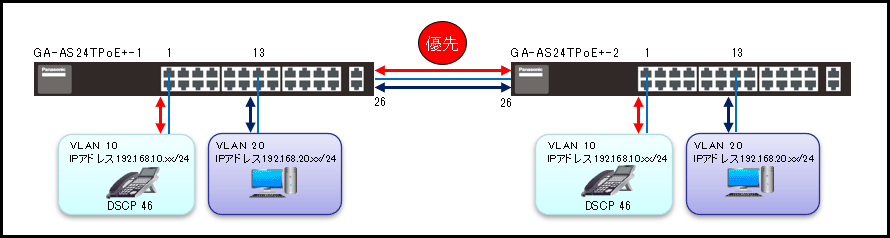

構成例
解説
- DSCPが46のパケットを受信した際に、そのパケットを優先し通信します。
- DSCPの値に基づき、送信時の優先度を決定します。
設定手順
手順1.
PCとスイッチングハブをツイストペアケーブルで接続し、Web画面にてログイン画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.

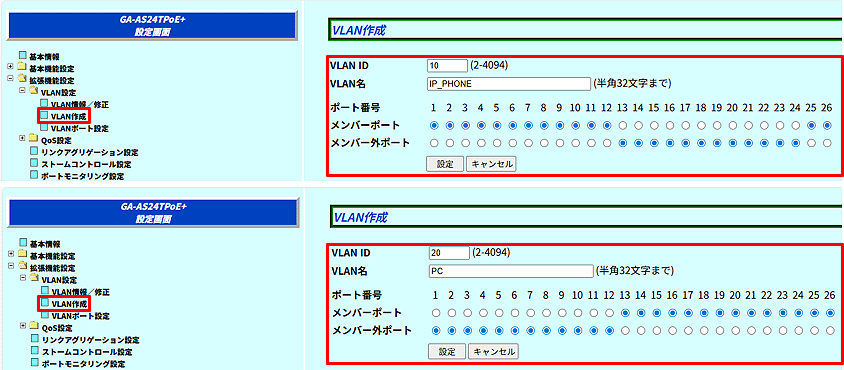

[拡張機能設定] > [VLAN作成] に遷移し、VLAN10（IP_PHONE）とVLAN20（PC）を作成します。（VLAN10：ポート1-12,25-26、VLAN20：ポート13-26）
手順4.

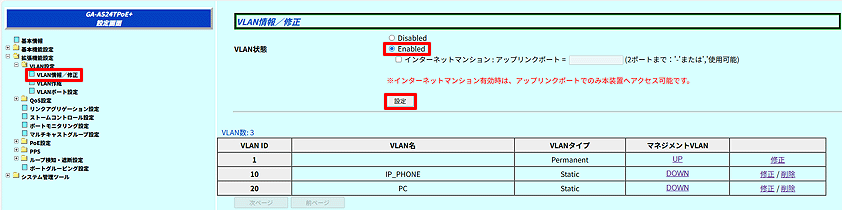

[拡張機能設定] > [VLAN情報/修正] に遷移し、VLAN状態を有効にします。
手順5.
[拡張機能設定] > [VLANポート設定] に遷移し、ポート1-24をUntag（アクセスポート）にします。
5‐1．

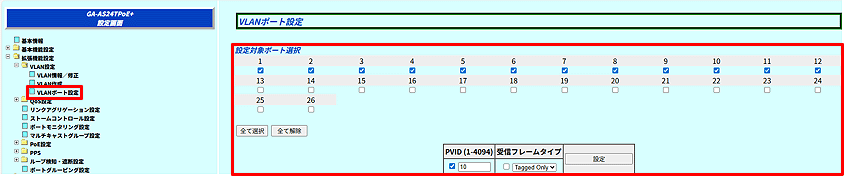

ポート1-12を選択し、PVIDを10に設定
5‐2．

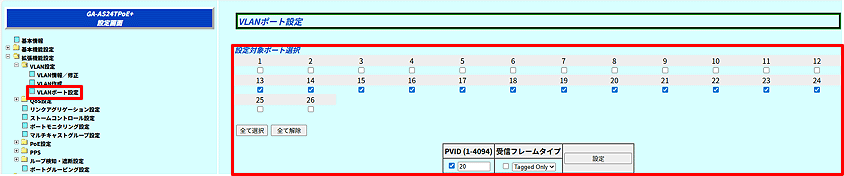

ポート13-24を選択し、PVIDを20に設定
手順6.

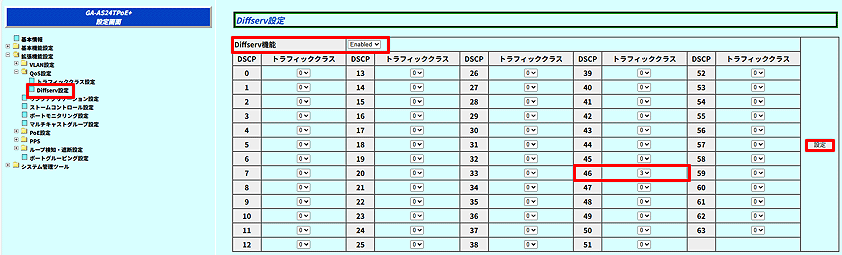

[拡張機能設定] > [QoS設定] > [Diffserv設定] に遷移し、Diffservを適用します。（DSCP46のパケットの優先度を上げます）
手順7.

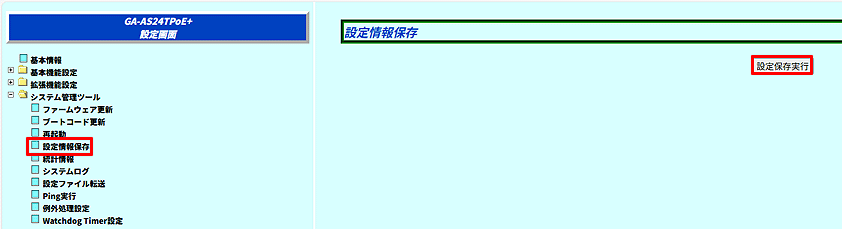

[システム管理ツール] > [設定情報保存] に遷移し、設定を保存します。
サンプルコンフィグ（GA-AS24TPoE+）
