GA-ASシリーズ ポートモニタリング設定手順
はじめに
この設定例では、GA-ASシリーズのポートモニタリング設定について説明します。
対象機種
| 対象機種 |
|---|
ポートモニタリングの概要
ポートモニタリングは、接続されているポートのパケットを別のポートにコピーすることで、パケットの内容をモニターする設定です。

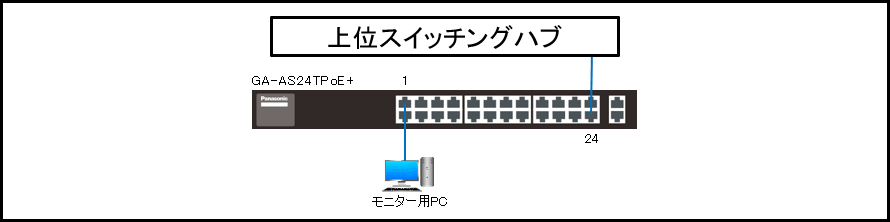

構成例
解説
- 送受信パケットをモニターできるようにします。
設定手順
手順1.
PCとスイッチングハブをツイストペアケーブルで接続し、Web画面にてログイン画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

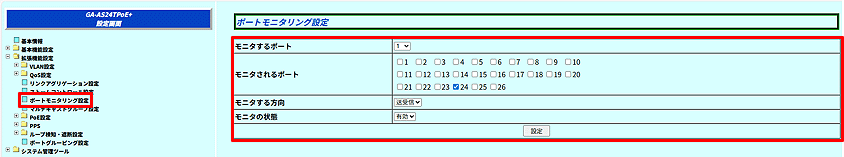

手順3.
[拡張機能設定] > [ポートモニタリング設定] と遷移し、設定を行います。（コピー先：ポート1、コピー元：ポート24、モニターパケット：送受信パケット）

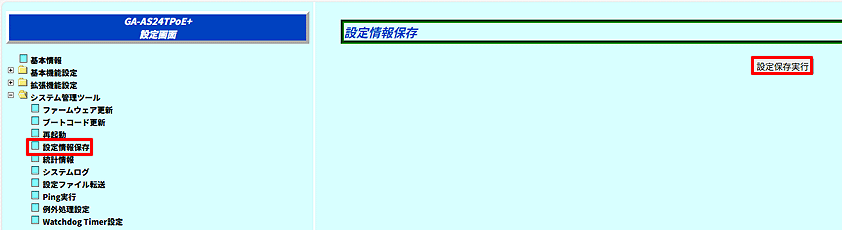

手順4.
[システム管理ツール] > [設定情報保存] と遷移し、設定を保存します。
サンプルコンフィグ（GA-AS24TPoE+）
