GA-ASシリーズ ポートグルーピング設定手順
はじめに
この設定例では、GA-ASシリーズのポートグルーピング設定について手順を説明します。
対象機種
| 対象機種 |
|---|
ポートグルーピング機能の概要
通信を許可するポート同士を「グループ」として割り当てることによって通信経路の制御が可能になります。
同一セグメントであっても通信可能なポートを個々に指定できるため、VLAN機能が無いブロードバンドルータをご使用の場合でもインターネットマンション等における戸別のセキュリティ確保が可能です。
詳細はこちら

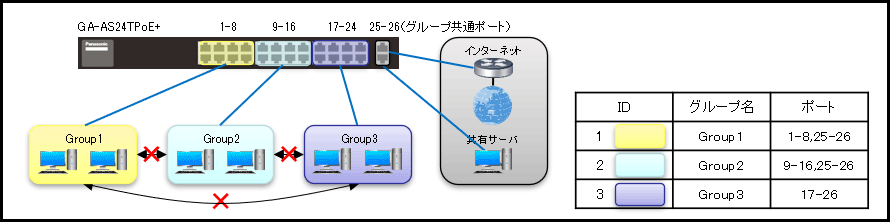

構成例
解説
- グループ1-3は、グループ1-3同士の通信を禁止し、ポート25-26との通信のみを許可するよう3つのグループを設定します。
① グループID：1、グループ名：Group1 > ポート1-8,25-26
② グループID：2、グループ名：Group2 > ポート9-16,25-26
③ グループID：3、グループ名：Group3 > ポート17-26
設定手順
手順1.
PCとスイッチングハブをツイストペアケーブルで接続し、Web画面にてログイン画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。
手順3.

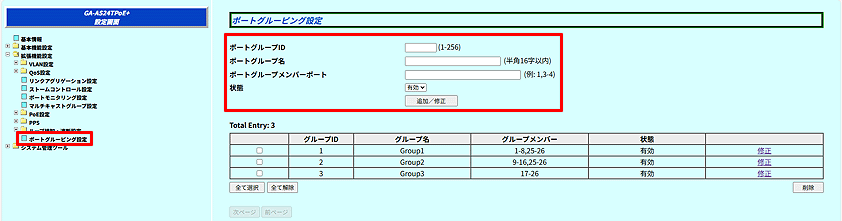

[拡張機能設定] > [ポートグルーピング設定] に遷移し、ポートグルーピングの設定を行います。
(グループ1：ポート1-8,25-26、グループ2：ポート9-16,25-26、グループ3：ポート17-26)
手順4.

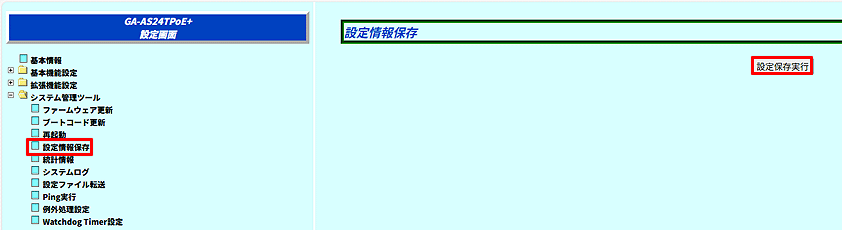

[システム管理ツール] > [設定情報保存] に遷移し、設定を保存します。
サンプルコンフィグ（GA-AS24TPoE+）
