GA-ASシリーズ VLAN設定手順
はじめに
この設定例では、GA-ASシリーズのVLAN設定について説明します。
対象機種
| 対象機種 |
|---|
VLANの概要
VLANは、ネットワークの仮想的なグループ分けができる機能です。
詳細はこちら

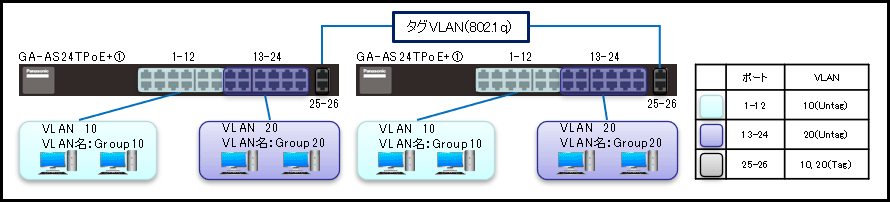

構成例
解説
- GA-AS24TPoE+をVLAN10とVLAN20にネットワーク分割します。
- ポート1-24はUntag（アクセスポート）、ポート25-26はTag（トランクポート）とします。
- VLAN10同士、VLAN20同士は通信可、VLAN10とVLAN20間は通信不可となります。
- PCの接続ポートが管理VLANに属さない設定になりますと設定画面を操作できなくなりますのでご注意ください。
設定手順
手順1.
PCとスイッチングハブをツイストペアケーブルで接続し、Web画面にてログイン画面を表示します。
手順2.
ログイン画面にて、UserNameとPassword（初期状態はどちらもmanager）を入力して設定画面にログインします。

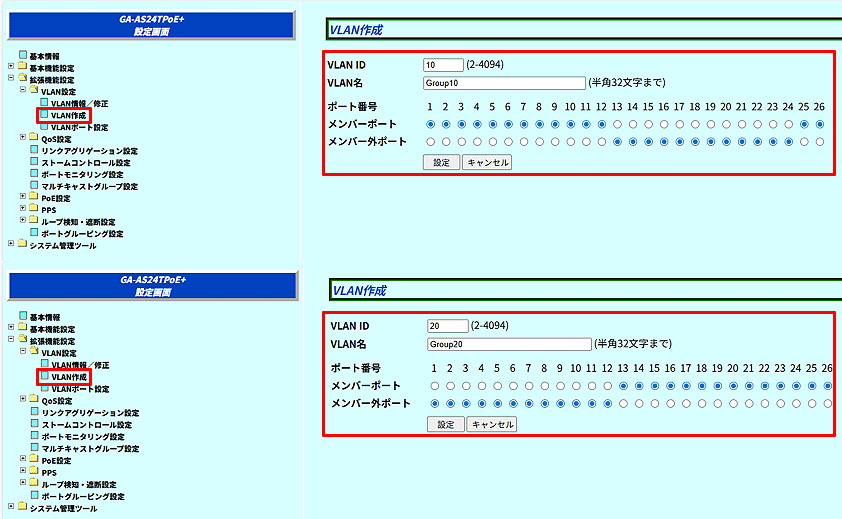

手順3.
[拡張機能設定] > [VLAN作成] に遷移し、GA-AS24TPoE+①にVLAN10とVLAN20を作成します。（VLAN10：ポート1-12,25-26、VLAN20：ポート13-26）

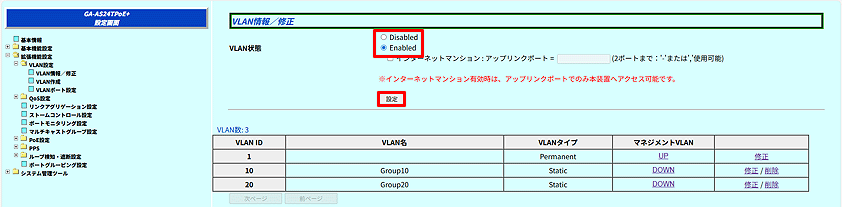

手順4.
GA-AS24TPoE+①のVLANを有効にします。
手順5.
[拡張機能設定] > [VLANポート設定] に遷移し、ポート1-24をUntag（アクセスポート）にします。

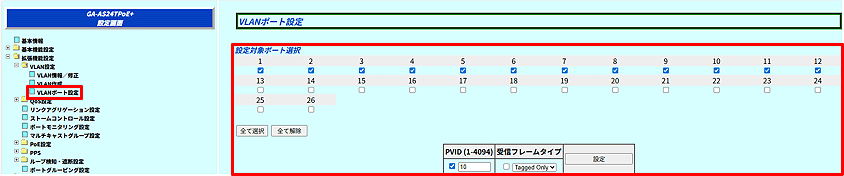

5‐1．
ポート1-12を選択し、PVIDを10に設定

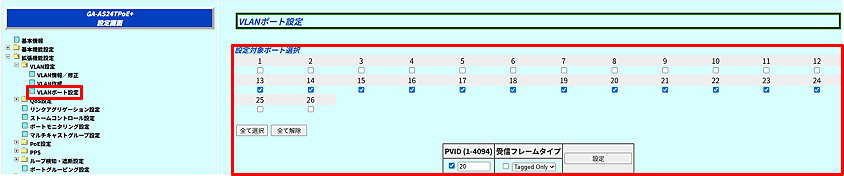

5‐2．
ポート13-24を選択し、PVIDを20に設定

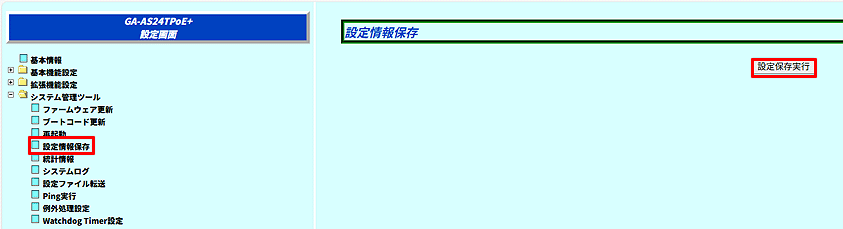

手順6.
設定を保存します。
手順7.
GA-AS24TPoE+②にVLANの設定を行います。（手順3-5と同様）
手順8.
GA-AS24TPoE+②の設定を保存します。（手順6と同様）
サンプルコンフィグ（GA-AS24TPoE+）
