EMシリーズ インターネットマンション設定手順

はじめに

この設定例では、EMシリーズのインターネットマンション設定について手順を説明します。

対象機種

対象機種

インターネットマンション機能の概要

インターネットマンション機能を使って、Port1-23,25-26はお互い通信不可、Port24のみ全ポートと通信可能にする。
Port1-23にPCを接続。Port24を共有のアップリンク(Untag)として使用。
詳細はこちら

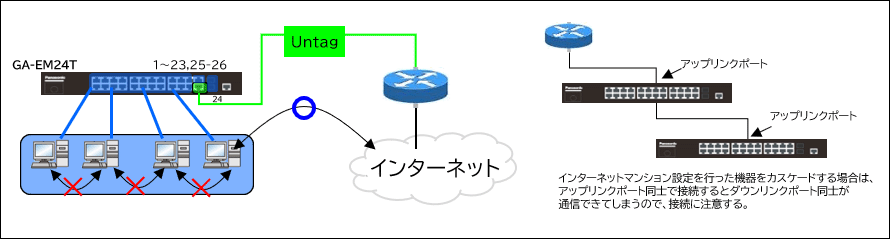

構成例

解説

  • ポート1-23、25‐26はお互いの通信を禁止し、24番ポートとの通信のみを許可するよう設定します。
    ① ポート24をアップリンク(インターネット接続)とする
    ② 他のポートはダウンリンクポートに自動設定される

<関連コマンド>

モード コマンド デフォルト設定
インターネットマンション (config)# internet mansion interface-id なし

設定手順

手順1.

PCとスイッチングハブをコンソールケーブルで接続し、ZEQUO assist Plusなどのターミナルエミュレータにて設定画面を表示します。

手順2.

ログイン画面にて、UserNameとPassword(初期状態はどちらもmanager)を入力して設定画面にログインします。

手順3.

ユーザモード→特権モード→グローバルコンフィグレーションモードの順に移行します。

GA-EM24T>enable
GA-EM24T#configure terminal
GA-EM24T(config)#

手順4.

インターネットマンションの設定を行います。
(ダウンリンク:ポート1‐23,25‐26、アップリンク:ポート24)

GA-EM24T(config)#internet mansion 24
This command will remove all VLANs, Traffic Segmentation and Port Groups,
and the PVID of all ports will be VLAN 1. [Y/N]: ここで y を入力します。

GA-EM24T(config)#

手順5.

設定を保存します。

GA-EM24T(config)#exit
GA-EM24T#copy running-config startup-config

Destination filename startup-config? [y/n]: ここで y を入力します。

Saving all configurations to NV-RAM.......... Done. と表示されたら設定保存完了です。

サンプルコンフィグ(GA-EM24T)

サンプルコンフィグを開く
