フォグクールシステム
- 空気
- 畜産用
気化冷却を利用し畜舎内を冷房します
2パターンの配管方法から選択可能です

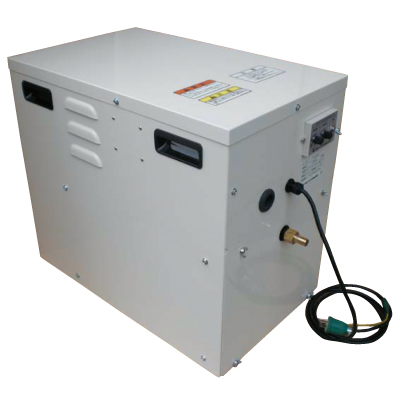

簡易フォグクールシステム
FCS407
オールインワンタイプ 100V仕様で電源プラグを差し込むだけ
主配管は高圧ホースの為、SUSパイプに比べ施工が簡単です

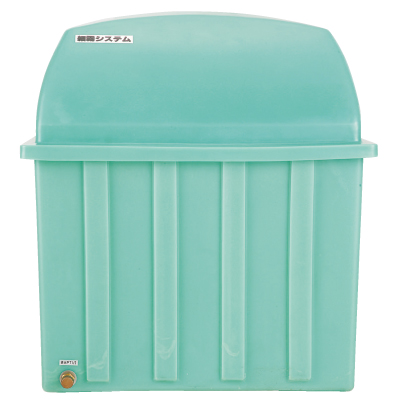

フォグクールシステム 本体ユニット
NK-12ESB（-50）
NK-18ESB
畜舎内の空気中に浮遊する塵を細霧粒子で除去します
畜舎内の加湿ができます
フォグクールシステム 制御盤
MCC22

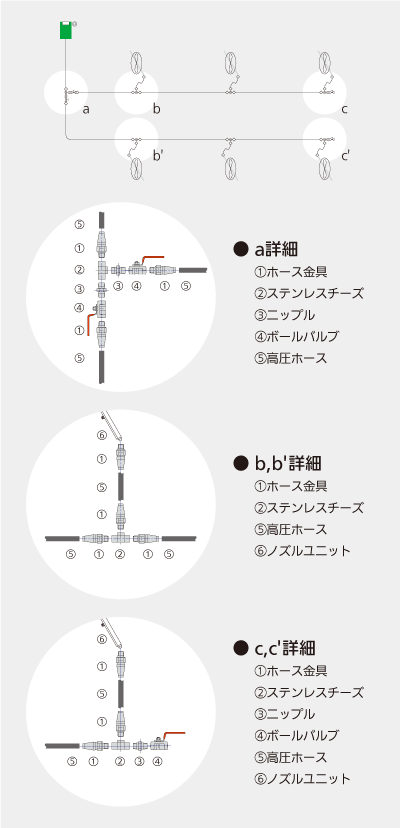

①ノズルユニット配管施工例

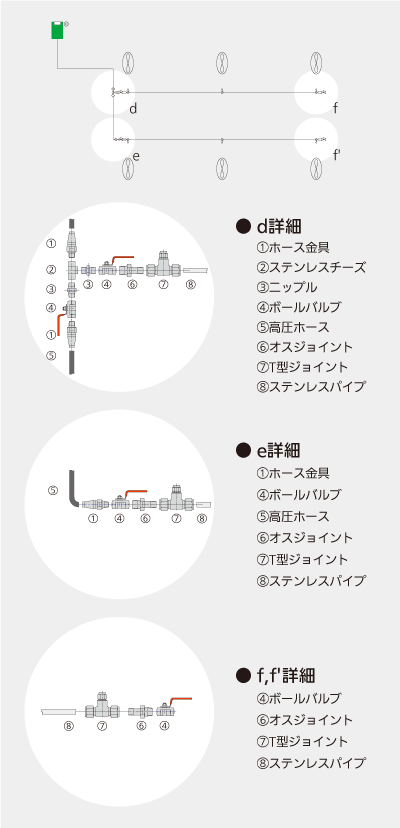

②ステンレス配管施工例

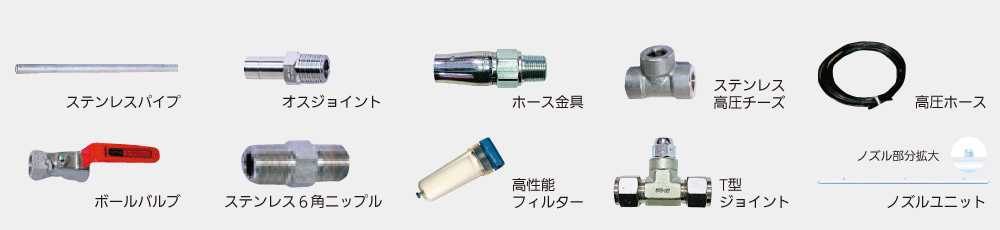

※配管部材選定時のご注意：配管、配管部材のサイズにご注意ください。
仕様
| 品番 | 定格電圧 （V） |
定格周波数 （Hz） |
吐水量 （ℓ/分） |
最高圧力 （Mpa） |
定格消費電力 （W） |
水槽容量 （ℓ） |
最大ノズル接続数量 | 質量 （kg） |
備考 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ノズルユニット | T型ジョイント | |||||||||
| FCS407 | 100 | 50/60 | 6.3/7.6 | 4 | 750/800 | 10 | 12本/14本 | 36個/42個 | 46 | コントローラ付設 |
（寸法）高さ538×幅385×奥行665（mm）
フォグクールシステム 本体ユニット
| 品番 | 定格電圧 （V） |
定格周波数 （Hz） |
吐水量 （ℓ/分） |
最高圧力 （Mpa） |
定格消費電力 （W） |
水槽容量 （ℓ） |
最大ノズル接続数量 | 質量 （kg） |
備考 | |
|---|---|---|---|---|---|---|---|---|---|---|
| ノズルユニット | T型ジョイント | |||||||||
| NK-12ESB-50 | 3相200 | 50 | 12.6 | 5 | 1,480 | 100 | 19本 | 57個 | 60 | 制御盤：MCC22 |
| NK-12ESB | 3相200 | 60 | 13.2 | 5 | 1,520 | 100 | 20本 | 60個 | 60 | 制御盤：MCC22 |
| NK-18ESB | 3相200 | 50/60 | 16.0/19.1 | 5 | 1,710/2,020 | 100 | 25本/30本 | 75個/90個 | 71 | 制御盤：MCC22 |
- ※1 接続口：給水口 G1/2、吐水口 RC3/8（12ESB-50、12ESB）、RC1/2（18ESB）、排水口 R1/2（キャップ付）、フィルター給水口 RC3/4、吐水口 RC1/2
- ※2 本体ユニットは制御盤とセットでご使用ください。
フォグクールシステム 制御盤
| 品番 | 定格電圧 （V） |
制御容量 （kW） |
サーモスタット | 24時間タイマー | 運転時間 タイマー |
休止時間 タイマー |
質量 （kg） |
備考 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 温度設定範囲 | 動作温度幅 | 最小設定時間単位 | 最小動作間隔 | |||||||
| MCC22 | 3相200 | 2.2 | 0〜50℃ | 温度設定値 ±0.5℃ | 15分 | 15分 | 0.05秒〜 60時間 | 0.05秒〜 60時間 | 5.3 | 本体：NK-12ESB/12ESB-50 NK-18ESB |
（寸法）高さ260×幅308×奥行140（mm）
制御盤は本体ユニットとセットでご使用ください。
