スマートファン -速度調整機能付-
- 空気
- 畜産用
吊下タイプ インバータファン -100cmタイプ-
NK-14FZC ガード無し
NK-14FGC バックガード付
ベルマウスと羽根にステンレスを採用し、耐食性を向上
異常停止表示ランプ（過電圧・過負荷停止）を標準装備
材質
ベルマウス：ステンレス／羽根：ステンレス／スパイダー：ZAM温度センサーあり
専用コントローラ必要
親機・終端設定方法（インバータ制御部）※NK-14FNC・NK-14FPC共通
-
①インバータ制御部のネジ（6個）を取り外す。
-
②インバータ制御部を裏返しにして、ふたの上に置く。
-

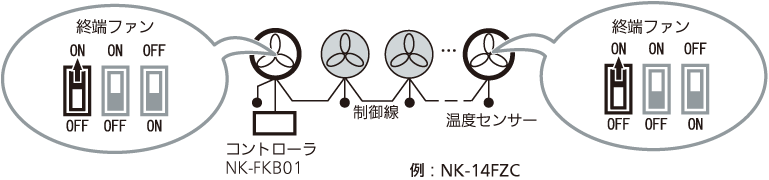

③一筆書きに配線した両端のファン（終端）のみ、終端抵抗切替スイッチを「ON」にする。
-

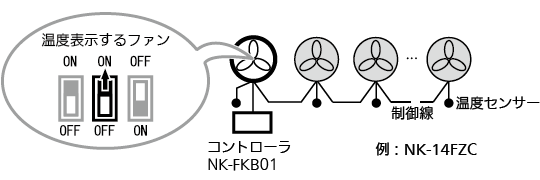

④コントローラに現在温度表示をさせるファン1台のみ、親機設定スイッチを「ON」にする。
-
⑤スイッチの設定を確認し、手順①の状態に戻したあと、ネジ（6個）で確実に固定します。
お願い：運転停止スイッチ（SW3）には、触らないでください。

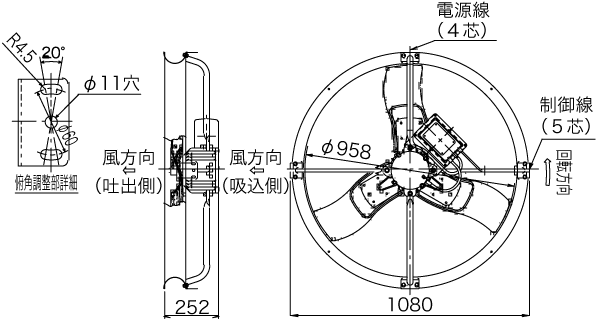

仕様
品番表
| 品番 | 周波数 （Hz） |
呼径 （cm） |
電源 （V） |
公称出力 （W） |
風量 （m3/min） |
消費電力 （W） |
電流値 （A） |
回転数 （min-1） |
騒音 （dB） |
質量 （kg） |
ガード | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JIS C 9601 | ||||||||||||
| NK-14FZC | 50/60 | 100 | 3相200 | 400 | 90〜750 | 420 | 2.1 | 130～855 | 68 | 24 | ー | 高所取付用 |
| NK-14FGC | 50/60 | 100 | 3相200 | 400 | 90〜750 | 420 | 2.1 | 130～855 | 68 | 25 | バックガード付 | 高所取付用 |
付属品：ビニール袋2枚 結束バンド2本
相間アンバランス率を2%以内にしてください。
本製品は電子サーマル機能（モーター過負荷保護）付きです。

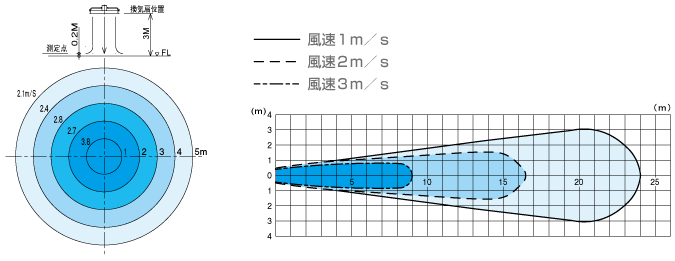

風量は、JIS C 9601（扇風機）の算出方法によります。
本製品のみ新設の場合は以下の商品（別売品）とセットでご使用ください。
・専用コントローラ（FKD01・NK-FKB01）各特性値は静圧0Pa時における基準値を示します。
騒音値はファン・換気扇後方および両側面から1.5mの平均値を示します。
※適応するブレーカーは5Aです。
順送タイプ インバータファン -100cmタイプ 無静圧仕様-

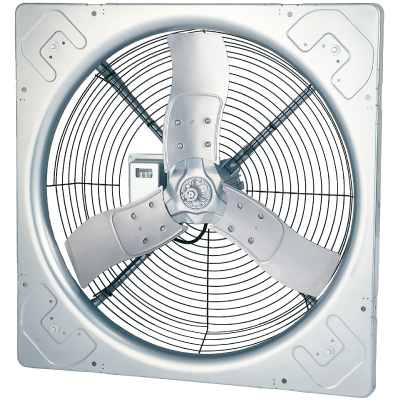

NK-14FNC（受注生産商品）
業界トップクラスの低消費電力を実現
パネルには高耐食性鋼板（ZAM）、羽根にはステンレスを採用し耐食性を向上
異常停止表示ランプ（過電圧・過負荷停止）を標準装備
材質
パネル：ZAM／羽根：ステンレス／スパイダー：ZAM温度センサーあり
専用コントローラ必要

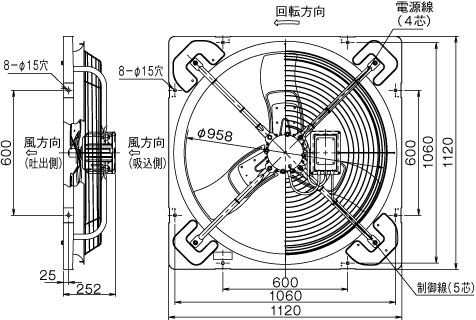

仕様
品番表
| 品番 | 周波数 （Hz） |
呼径 （cm） |
電源 （V） |
公称出力 （W） |
風量 （m3/min） |
消費電力 （W） |
電流値 （A） |
回転数 （min-1） |
騒音 （dB） |
質量 （kg） |
ガード | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JIS C 9601 | ||||||||||||
| NK-14FNC | 50/60 | 100 | 3相200 | 400 | 90〜750 | 420 | 2.1 | 130〜855 | 68 | 31 | バックガード付 | 高所取付用 |
付属品：ビニール袋2枚 結束バンド2本
相間アンバランス率を2%以内にしてください。
本製品は電子サーマル機能（モーター過負荷保護）付きです。

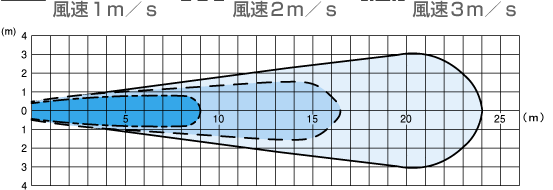

風量は、JIS C 9601（扇風機）の算出方法によります。
本製品のみ新設の場合は以下の商品（別売品）とセットでご使用ください。
・専用コントローラ（FKD01・NK-FKB01）各特性値は静圧0Pa時における基準値を示します。
騒音値はファン・換気扇後方および両側面から1.5mの平均値を示します。
※適応するブレーカーは5Aです。

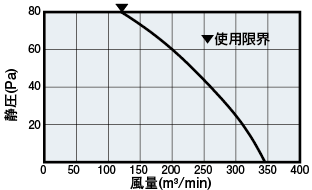

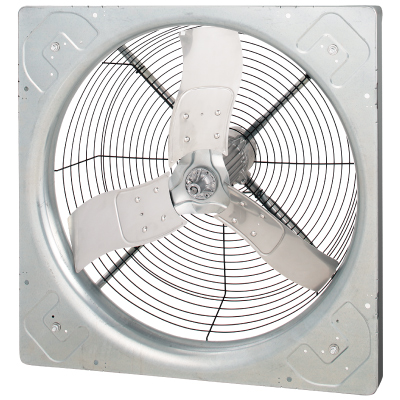

トンネル換気タイプ インバータ換気扇 -100cmタイプ 有静圧仕様-
NK-14DPA（受注生産商品）
NK-14DPA-TA 逆回転仕様（受注生産商品）
畜舎のトンネル換気ができます（使用限界80Pa）
材質
パネル：ZAM／羽根:ステンレス／スパイダー:ZAM温度センサーなし
専用コントローラ必要
逆回転仕様のNK-14DPA-TAもございます。（受注生産品）

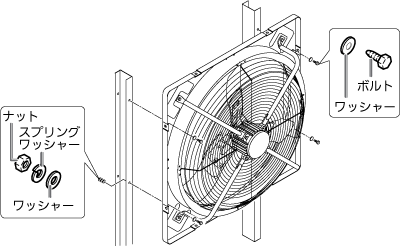

取付方法（壁取付タイプ）〜参考〜
- ①外形寸法図（「各部の名前と寸法」）に合わせて鉄骨または木枠を組む。
※ 製品重量、経年劣化を考慮した鉄骨または木枠を使用してください。 - ②換気扇の取り付け穴に合わせて取り付け側の枠に穴をあける。（4カ所）
パネル前面の取り付け穴を使用して設置する場合、パネル中央の開口面積より大きな開口スペースを設けてください。 - ③換気扇を取り付ける。
換気扇側からボルト、ワッシャーを通し、枠側からワッシャー、スプリングワッシャーの順でナットで固定する。（市販品）※製品重量、経年劣化を考慮したボルト類を使用し、確実・適切な締結をおこなってください。

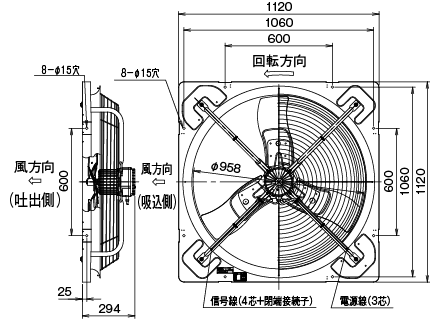

仕様
品番表
| 品番 | 周波数 （Hz） |
呼径 （cm） |
電源 （V） |
公称出力 （W） |
風量 （m3/min） |
消費電力 （W） |
電流値 （A） |
回転数 （min-1） |
騒音 （dB） |
質量 （kg） |
ガード | 備考 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JIS B 8330 | JIS C 9601 | ||||||||||||
| NK-14DPA | 50/60 | 100 | 3相200 | 400 | 76～345 | 148～800 | 420 | 2.1 | 190～780 | 67 | 24 | バックガード付 | 高所取付用 |
| NK-14DPA-TA | 50/60 | 100 | 3相200 | 400 | 68～345 | ー | 420 | 2.1 | 185～780 | 67 | 24 | バックガード付 | 高所取付用 |
付属品：ビニール袋2枚 結束バンド2本 終端抵抗1個
相間アンバランス率を2%以内にしてください。
本製品は電子サーマル機能（モーター過負荷保護）付きです。

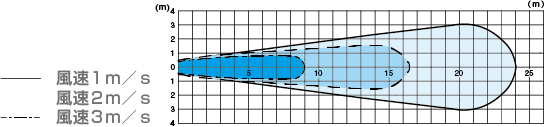

風量は、JIS B 8330（送風機の試験及び検査方法）の算出方法によります。
風量は、JIS C 9601（扇風機）の算出方法によります。
本製品のみ新設の場合は以下の商品（別売品）とセットでご使用ください。
・専用コントローラ（FKD01）各特性値は静圧0Pa時における基準値を示します。
使用静圧範囲内（使用限界80Pa）でご使用ください。
騒音値はファン・換気扇後方および両側面から1.5mの平均値を示します。
※適応するブレーカーは10Aです。
