DCスマートファン -速度調整機能付-
- 空気
- 畜産用

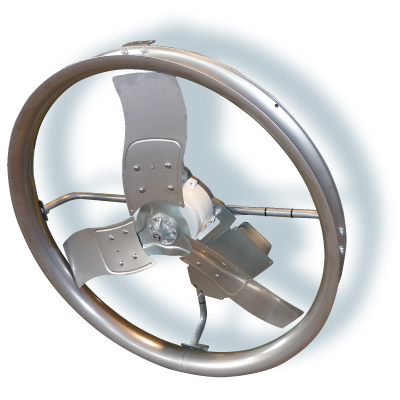

吊下タイプ DCファン -100cmタイプ-
NK-14DCA
業界No.1※1の最大風量840㎥/minを実現
消費電力を約15%※2低減
インバータファンを既設の場合、換気扇本体の交換で対応可能※3※4
材質
ベルマウス：ステンレス／羽根：ステンレス／スパイダー：ZAM温度センサーあり
専用コントローラ必要
- ※1：農畜産用換気扇（羽根径１m）風量値において100%モード運転の場合。
- ※2：当社従来製品NK-14FZCの最大風量750㎥／min時との比較
- ※3：当社インバータファン及びコントローラ使用の場合に限る
- ※4：DCスマートファンを新設の場合は、コントローラFKD01（別売品）が必要
親機設定方法（ドライバー制御部）
-

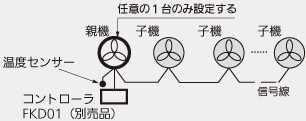

①コントローラに現在温度表示させるファン（親機）を1台のみ選ぶ。
-

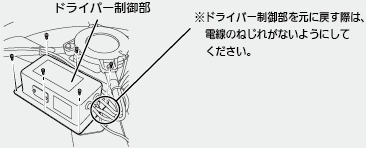

②選んだファンのドライバー制御部のネジ（6個）を取り外す。
-
③ドライバー制御部を裏返す。
-

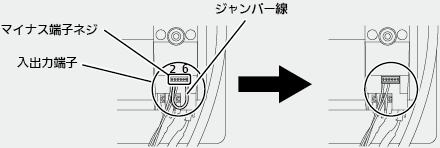

④左から2番目と6番目のマイナス端子ネジをゆるめ、入出力端子のジャンパー線を外す。
-
⑤ドライバー制御部を元に戻し、ネジ（6個）で固定する。
ご注意：親機を２台以上設定されますと、コントローラにエラーが表示され正常に動作しません。
仕様
品番表
| 品番 | 周波数 （Hz） |
呼径 （cm） |
電源 （V） |
公称出力 （W） |
風量 （m3/min） |
消費電力 （W） |
電流値 （A） |
回転数 （min-1） |
騒音 （dB） |
質量 （kg） |
ガード | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JIS C 9601 | ||||||||||||
| NK-14DCA | 50/60 | 100 | 3相200 | 325 | 126〜840 | 420 | 1.8 | 120～800 | 68 | 22 | ー | 高所取付用 |
付属品：ビニール袋2枚 結束バンド2本
相間アンバランス率を2%以内にしてください。
本製品は電子サーマル機能（モーター過負荷保護）付きです。
風量は、JIS C 9601（扇風機）の算出方法によります。
本製品のみ新設の場合は以下の商品（別売品）とセットでご使用ください。
・専用コントローラ（FKD01）各特性値は静圧0Pa時における基準値を示します。
騒音値はファン・換気扇後方および両側面から1.5mの平均値を示します。
※適応するブレーカーは5Aです。
