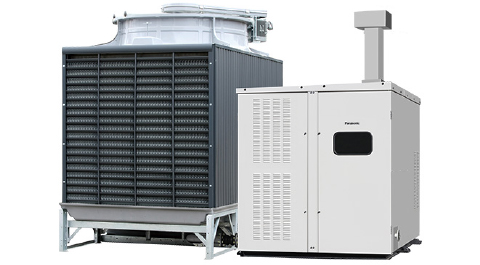

直火二重効用 吸収冷温水機　Fシリーズ 高期間効率機R型パック（冷却塔一体型）　【 二重効用形 】

特長
Fシリーズ 高期間効率機R型パック（冷却塔一体型）
  • パック型（冷却塔一体型）を80～150RTまでラインアップ
  • 本体、冷却塔、冷温水、冷却水ポンプの一体化により施工性が大幅に向上
ナチュラルチラーグリーン制度選定機種 ナチュラルチラーグリーン制度選定機種

COPc 1.32 シリーズ※1

IPLV値（ガス焚）：1.57※1

IPLV値（灯油焚）：1.55※1

ガス焚

灯油焚

省エネルギー率 38％※2

  • 機種によって消費電力が異なるため、数値は目安とします。
  • 省エネ率とは吸収冷温水機開発初期の燃料消費量を100とした場合の燃料削減率を表します。

主な仕様

仕　様 対　応

冷温水ポンプ2タイプ選択可能（標準揚程/高揚程）

オプション（高揚程）

加熱能力増加型（1、2、3ランクアップ）

オプション

分割搬入

オプション

膨張タンク（開放式・密閉式）
※別置式（標準対応）

オプション

冷却水ポンプ変流量制御

オプション

冷温水ポンプ変流量制御

オプション

冷却塔（導電率ブロー）

オプション

冷却塔ファンインバーター制御

オプション

主な機能

機　能 対　応

稀液ポンプインバーター制御（吸収液ポンプNo.1）

標　準

濃液ポンプインバーター制御（吸収液ポンプNo.2）

標　準

冷（温）水ポンプインバーター制御用出力

オプション

冷却水ポンプインバーター制御用出力

オプション

冷却塔ファン発停出力

標　準

冷却水ポンプ発停出力（低負荷時）

オプション

低ＮＯxバーナー搭載（13A）：ガス焚
※NOx値40ppm（O2：0％換算）未満

標　準

冷却水温度対応セイフティコントロール
※運転可能冷却水範囲：18～34℃ 標準

標　準

デジタルＰＩＤ制御

標　準

自己診断機能

標　準

燃焼系故障診断機能

標　準

灯油焚低ＮＯx対応（水噴霧方式）
※NOx値80ppm（O2：0％換算）未満

オプション

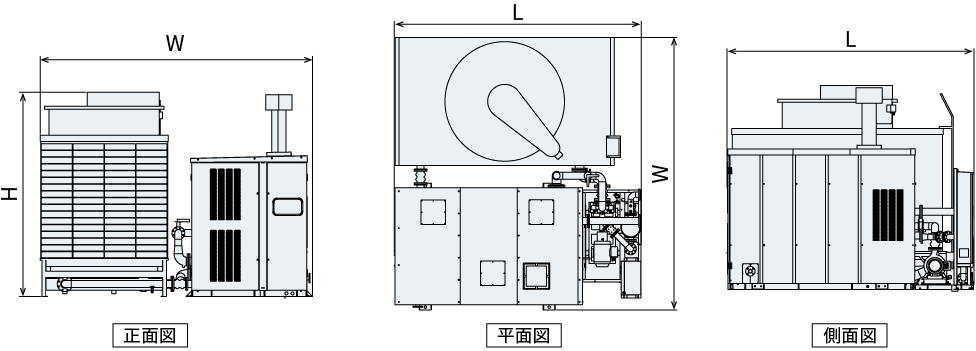

外形図

  • 詳細寸法は別途お問い合わせください。
外形図
ラインアップ

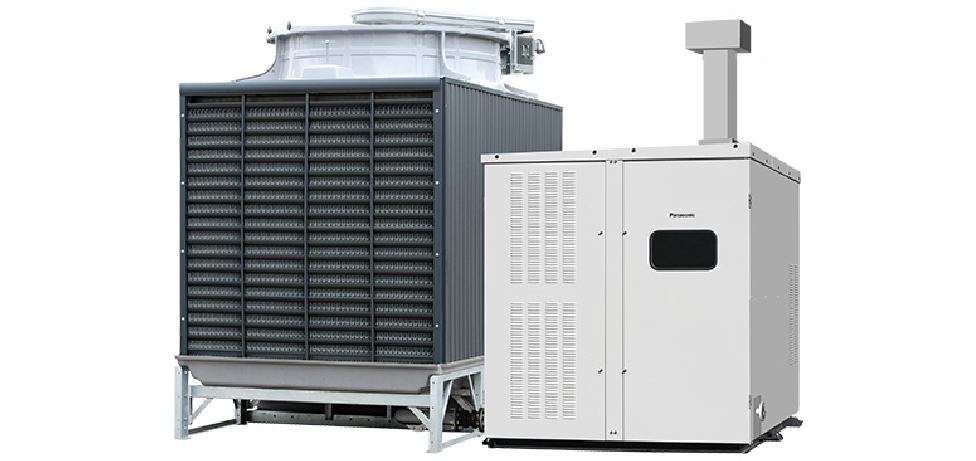

Fシリーズ 高期間効率機R型パック（冷却塔一体型）
ナチュラルチラーグリーン制度選定機種 ナチュラルチラーグリーン制度選定機種
COPc JIS基準※1

1.32シリーズ 高位発熱量基準1.20

1.32シリーズ 高位発熱量基準1.24
IPLV※1

1.57

1.55
省エネ率※2

38％
燃料種

ガス

灯油
用途

冷水，温水
ラインアップ
（単位：USRT）

80

100

120

150
  • 機種によって消費電力が異なるため、数値は目安とします。
  • 省エネ率とは吸収冷温水機開発初期の燃料消費量を100とした場合の燃料削減率を表します。
