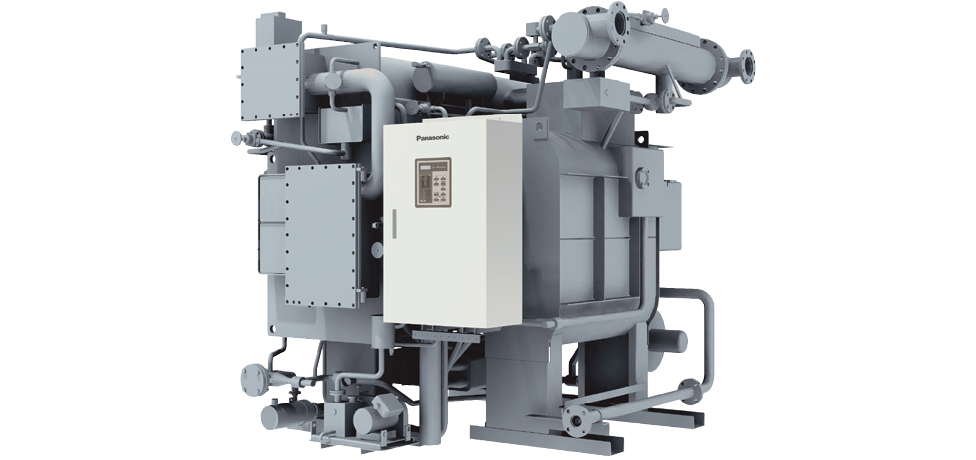

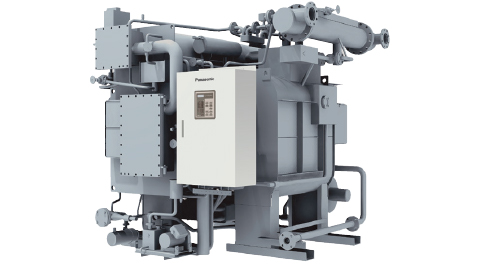

直火二重効用吸収冷温水機　F1シリーズ冷温水同時供給型　【二重効用形】

特長

年間冷房や恒温性が求められるコンピューターセンター・インテリジェントビル・工場・病院・ホテルなどの空調に最適。

COPc 1.2 シリーズ^※1

ガス焚

灯油・A重油焚

省エネルギー率 32％^※2

ヘビーロード標準対応

機種によって消費電力が異なるため、数値は目安とします。
省エネ率とは吸収冷温水機開発初期の燃料消費量を100とした場合の燃料削減率を表します。

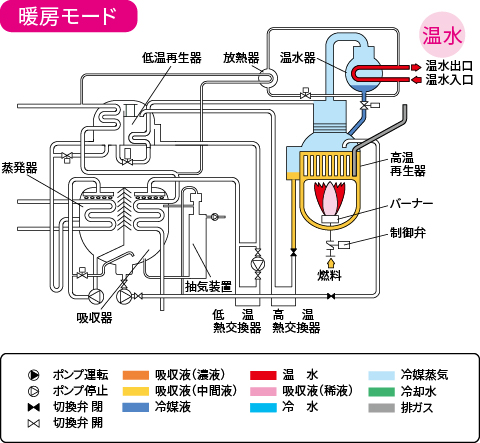

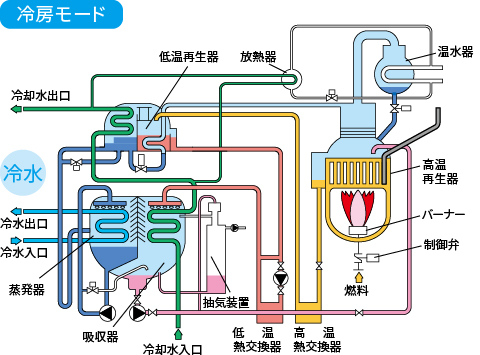

冷温水同時取出し可能（標準対応）

冷暖同時モード温水器から温水を取り出すため、冷水と温水を同時に供給が可能

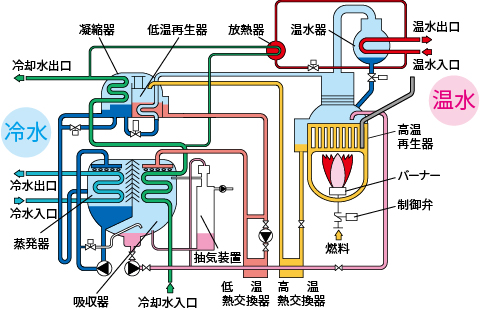

■冷房/暖房ゼロ負荷運転標準対応

冷房ゼロ負荷運転時は、冷媒ポンプの発停制御により、同時運転が可能です。
暖房ゼロ負荷運転時は、温水系が受ける熱量を放熱器で放熱することにより、同時運転が可能です。^※

冷房負荷が100％で暖房負荷がゼロの場合、冷却塔の能力は5％以上余裕のある選定をお願いします。

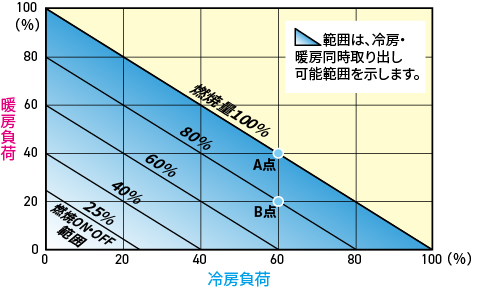

〈冷温水同時供給時の冷房・暖房能力〉

燃焼量は〈冷房能力＋暖房能力〉の合計で決定します。

例：QAX-HS100F1Gの場合（冷房能力352kW（100RT）/暖房能力294kW）
冷房負荷が60％（冷房能力211.2kW）の時、暖房負荷は40％（117.6kW）以下の設定となります。
冷房負荷60％、暖房負荷40％（A点）では、燃焼量は100％です。
また、暖房負荷が20％（58.8kW）になると、（B点）燃焼量は80％になります。

変流量制御が可能（オプション対応）

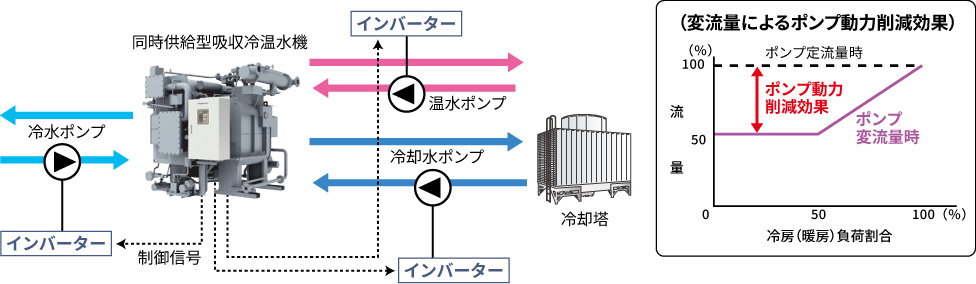

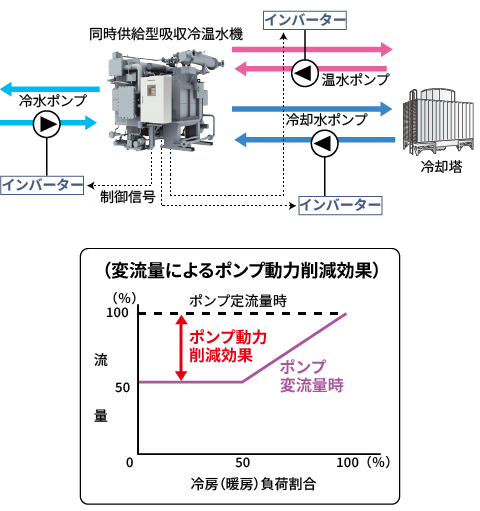

【変流量制御システムフロー】

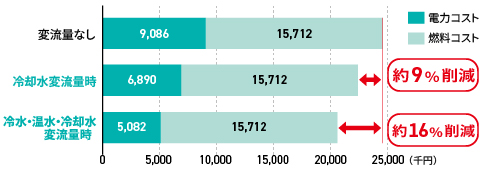

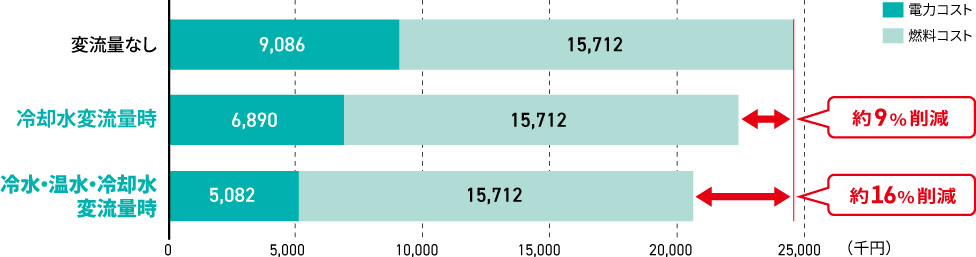

【変流量時ランニングコスト試算例（冷房）】

【算出条件】

⚫︎吸収冷温水機容量：1,266kW（360RT）
⚫︎負荷パターン：空気調和・衛生工学会データ（建物用途：ホテル）を使用
⚫︎年間冷房運転時間：4,354ｈ/年（冷房）、4,163ｈ/年（暖房）
⚫︎東京ガス空調用A契約C（2017年1月時点）
⚫︎東京電力業務用電力（2017年1月時点）
⚫︎吸収冷温水機の消費電力はカタログ掲載値を使用
⚫︎冷水ポンプ揚程20m、冷却水ポンプ揚程25m
⚫︎冷水、温水、冷却水変流量：機器側からの冷水、温水、冷却水ポンプインバーター周波数制御実施時

【変流量制御受注可能範囲】

同時モードでの設備側からの冷却水ポンプインバーター制御は対応できませんのでご注意ください。
また、設備側からの冷水または温水ポンプインバーター制御を行う場合は、差圧センサーの取付けをご用命いただく必要があります。

制御方式	インバーター制御用出力
制御信号	吸収式側から			設備側から
対象ポンプ	冷水	温水	冷却水	冷水	温水	冷却水
冷房モード	○	ー	○	○	ー	○
暖房モード	ー	○	ー	ー	○	ー
同時モード	○	○	○	○	○	✕

○：対応可　✕：対応不可　ー：対象外

主な仕様

仕　様	対　応
屋外パネル仕様	オプション
ヘビーロード仕様	標　準
加熱能力増加仕様（100～900FG1D）	オプション
冷暖同時自動切換仕様	オプション
供給型（60～80℃）温水器特殊仕様	オプション

主な機能

機　能	対　応
稀液ポンプインバーター制御	標　準
濃液ポンプインバーター制御	オプション
冷（温）水ポンプインバーター制御用出力	上表をご参照ください
冷却水ポンプインバーター制御用出力	上表をご参照ください
冷却塔ファン発停出力	標　準
冷却水ポンプ発停出力	オプション
低ＮＯxバーナー搭載（12A・13A） ※NOx値40ppm（O2：0％換算）未満	標　準
冷却水温度対応セイフティコントロール ※100～300ＲＴ冷房運転時 15～34℃ 同時運転時 20～34℃ 360ＲＴ以上冷房運転時 19～34℃ 同時運転時 24～34℃	標　準
デジタルＰＩＤ制御	標　準
自己診断機能	標　準
燃焼系故障診断機能	標　準

ラインアップ

COPc JIS基準^※1	1.2シリーズ高位発熱量基準1.10
省エネ率^※2	32％
燃料種	ガス・灯油・A重油
用途	冷水＝温水＜同時供給＞
ラインアップ（単位：USRT）	100
	130
	160
	200
	250
	300
	360
	400
	450
	500
	560
	630
	700
	800
	900
	1000

機種によって消費電力が異なるため、数値は目安とします。
省エネ率とは吸収冷温水機開発初期の燃料消費量を100とした場合の燃料削減率を表します。

直火二重効用 吸収冷温水機 F1シリーズ 冷温水同時供給型 【 二重効用形 】
