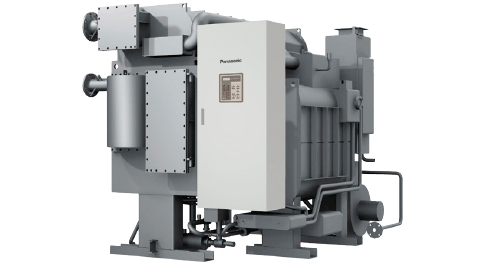

直火二重効用吸収冷温水機　Fシリーズ高効率・高期間効率機CP型　【二重効用形】

特長

コンパクト・高部分負荷性能の高効率ナチュラルチラー

定格時と部分負荷時の効率を共にアップし、さらに機器のコンパクト化・低重量化により、リニューアル性が向上。

COPc 1.43 シリーズ^※1

IPLV値（ガス焚）：1.68^※1

IPLV値（ガス・油切替専焼油焚）：1.58^※1

ガス焚

灯油・A重油焚

ガス・油切替専焼

省エネルギー率 43％^※2

ヘビーロード標準対応

機種によって消費電力が異なるため、数値は目安とします。
省エネ率とは吸収冷温水機開発初期の燃料消費量を100とした場合の燃料削減率を表します。

定格時COPc・部分負荷性能向上

定格COPc向上

蒸発器･吸収器と熱交換器の性能向上

蒸発器と吸収器に高性能伝熱管を採用し、熱交換器の性能を向上させました。

排ガス熱回収器

高温再生器から排出される燃焼排ガスから熱回収し、年間の冷房ガス消費量を約1.5％削減することができます。

部分負荷性能向上

濃液ポンプインバーター制御

インバータを用いて濃液ポンプの吐出量を最適に制御することにより、部分負荷効率が大幅に向上しました。

稀液ポンプインバーター制御

吸収液循環量を最適に制御することにより、部分負荷効率が向上しました。

パラレルフロー採用による部分負荷性能の向上

パラレルフローの採用により、冷房負荷50％以下の部分負荷時性能および、冷却水温度が低下した場合の部分負荷性能が向上しました。

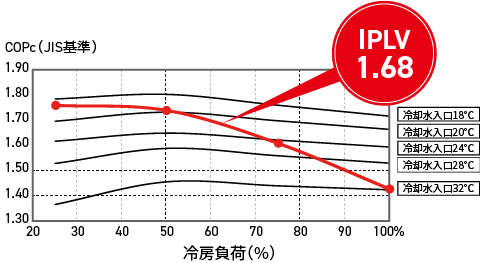

■部分負荷線図（冷却水入口温度18〜32℃）

部分負荷線図はQAW-CP100Fを用いた実測結果を元にした値です。機種により消費電力が異なるため、COPc値およびIPLV値が増減します。
部分負荷線図は定格仕様352kW、冷水温度12⇒7℃、冷水流量60.5m³/h、冷却水温度32⇒37℃、冷却水流量100m³/h、燃料13Ａガス、性能公差はJIS B8622-2016に準拠します。
IPLVは定格仕様1407kW、冷水温度12⇒7℃、冷水流量242m³/h、冷却水温度32⇒37℃、冷却水流量400m³/h、燃料13Ａガスで、性能公差JIS B8622-2016に準拠して測定した結果です。

FシリーズCP型コンビネーション（ガス・油切替專焼仕様）

1台でガス燃料/油燃料切替運転対応^※3
JIS基準COPc1.40以上達成
開放可能構造により水洗浄可能（高温再生器）

オプションでA重油、灯油単独燃焼に対応

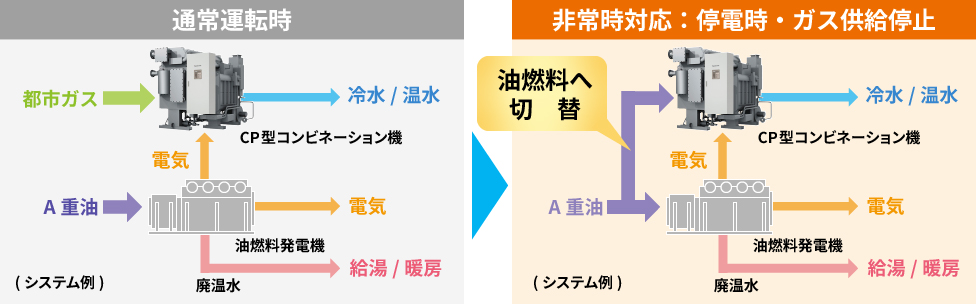

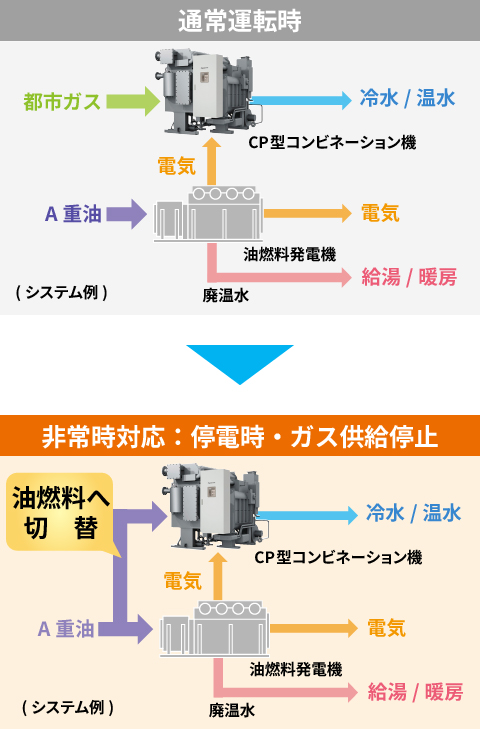

非常時対応燃料切替［180～800RT 13機種を標準対応］

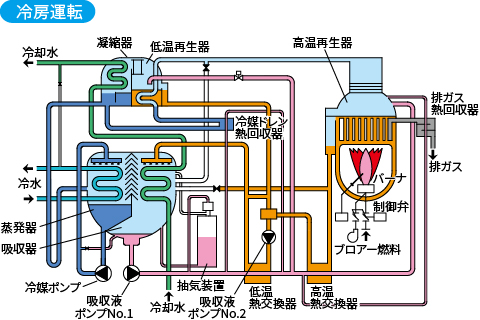

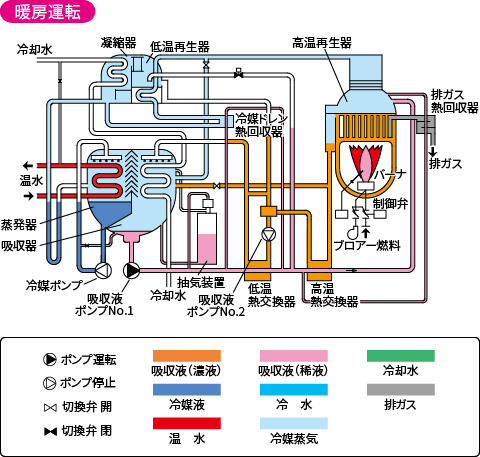

サイクルフロー［ガス焚仕様機種］

コンパクト化

リニューアルに最適なコンパクト設計。
さらに、水系の圧力損失を抑え、既存設備の再利用にも配慮しています。

比例燃焼範囲の拡大

高ターンダウンバーナの開発により、比例燃焼範囲を約5％拡大しました。

低NOxバーナー標準搭載

NOx排出量40ppm未満を実現しました。（12・13Aガス、O2 0%換算において）

冷却水温度15℃まで運転可能（オプション）

冷却水温度15℃対応が可能。
冬季冷房運転に対応できます。（標準仕様は18℃）

トータルランニングコスト・CO2排出量削減【ガス焚仕様機種】

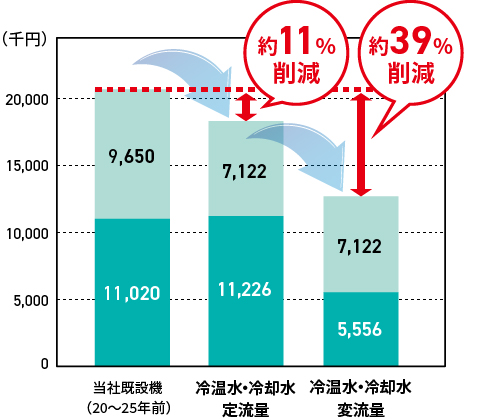

■トータルランニングコスト（冷房）

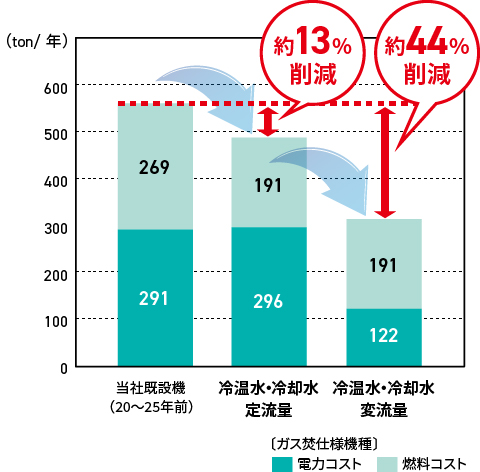

■年間CO2排出量試算（冷房）

【算出条件】

⚫︎吸収冷温水機容量 1,266kW（360RT）
⚫︎負荷パターン空気調和・衛生工学会のデータ（建物用途：ホテル）を使用
⚫︎年間冷房運転時間 7,428h/年
⚫︎冷水ポンプ揚程 20m／冷却水ポンプ揚程 25m
⚫︎東京ガス空調用A契約C（2017年1月時点）
⚫︎東京電力業務用電力（2017年1月時点）
⚫︎当社既設機：Eシリーズ
⚫︎吸収冷温水機の消費電力はカタログ掲載値を使用
⚫︎冷水、冷却水変流量：機器側からの冷水、冷却水ポンプインバーター周波数制御実施時
⚫︎CO2排出量計算は『温室効果ガス排出量の算定・報告マニュアル（平成28年4月環境省/経済産業省）』参照。

主な仕様

仕　様	対　応
屋外パネル仕様（70～700RT）：ガス焚屋外パネル仕様（180～700RT）：ガス・油切替専焼	オプション
ヘビーロード仕様	標　準
加熱能力増加仕様：ガス焚（70～800RT： 2ランクアップ）^※ （70～900RT： 1ランクアップ）^※ 加熱能力増加仕様：ガス・油切替専焼（80～700RT： 1ランクアップ） ※2ランクアップを超える仕様は、お問い合せください。	オプション

仕　様

対　応

屋外パネル仕様（70～700RT）：ガス焚
屋外パネル仕様（180～700RT）：ガス・油切替専焼

オプション

ヘビーロード仕様

標　準

加熱能力増加仕様：ガス焚
（70～800RT： 2ランクアップ）^※
（70～900RT： 1ランクアップ）^※

加熱能力増加仕様：ガス・油切替専焼
（80～700RT： 1ランクアップ）
※2ランクアップを超える仕様は、お問い合せください。

オプション

主な機能

機　能	対　応
稀液ポンプインバーター制御（吸収液ポンプNo.1）	標　準
濃液ポンプインバーター制御（吸収液ポンプNo.2）	標　準
冷（温）水ポンプインバーター制御用出力	オプション
冷却水ポンプインバーター制御用出力	オプション
冷却水15℃対応	オプション
冷却塔ファン発停出力	標　準
冷却水ポンプ発停出力（低負荷時）	オプション
低ＮＯxバーナー搭載（13A） ※NOx値40ppm（O2：0％換算）未満	標　準
冷却水温度対応セイフティコントロール ※運転可能冷却水範囲：18～34℃ 標準	標　準
デジタルＰＩＤ制御	標　準
自己診断機能	標　準
燃焼系故障診断機能	標　準
稀液分配弁	70～180RT：オプション 210～1000RT：標　準

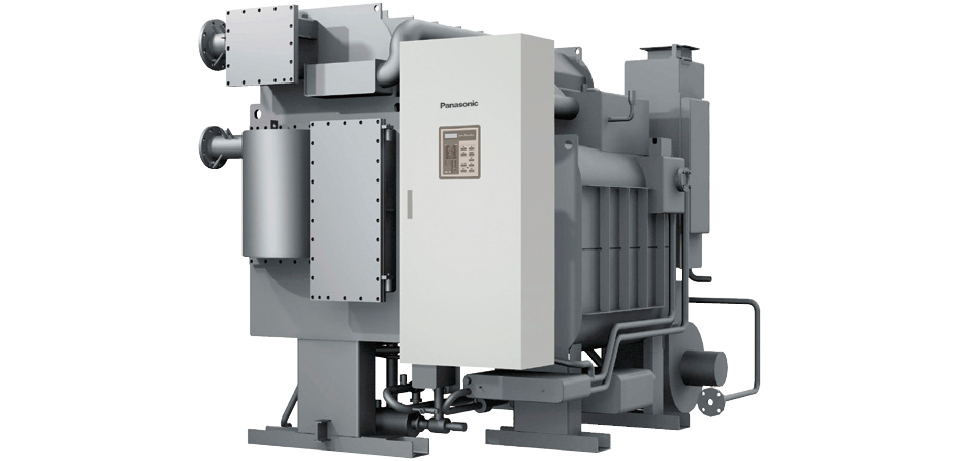

ラインアップ

COPc JIS基準^※1	1.43シリーズ高位発熱量基準1.30	1.40シリーズ高位発熱量基準1.28
IPLV^※1	1.68	1.58
省エネ率^※2	43％	42％
燃料種	ガス	ガス・灯油・A重油^※3（ガス・油切替専焼）
用途	冷水，温水
ラインアップ（単位：USRT）	70
	80
	100	※100～150RTについては、別途お問い合わせください。
	120
	150
	180	180
	210	210
	240	240
	280	280
	320	320
	360	360
	400	400
	450	450
	500	500
	560	560
	630	630
	700	700
	800	800
	900
	1000
