直火二重効用吸収冷温水機　Vシリーズ　【二重効用形】

特長

運転効率が向上し、分割搬入も可能な優れた施工性。

高性能伝熱管の採用と溶液熱交換器で運転効率をアップ。
業界トップクラス^※1のCOPc=1.22を達成
冷却水変流量オプションを搭載することにより、冷房負荷と冷却水温度に応じて冷却水ポンプをインバーターにより制御し、冷却水ポンプの電力消費量を削減し、省エネルギーとランニングコスト削減を実現します。

※グリーン制度選定機種はガス焚（13A）のみ

ガス焚

灯油・A重油焚

JIS基準COPc 定格時：1.22
総発熱量基準(高位発熱量基準)1.12

2020年10月時点。中型クラスにおいて

冷却水変流量オプション搭載によるメリット

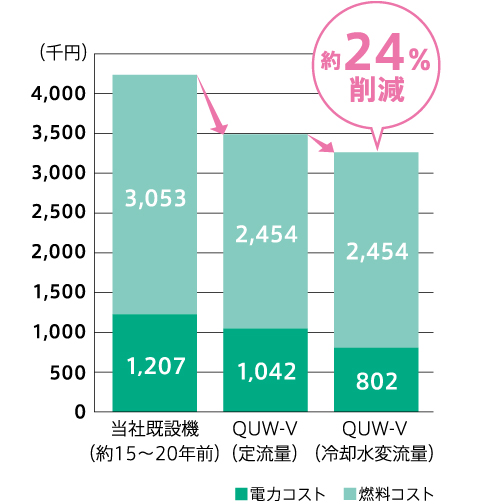

■トータルランニングコスト比較

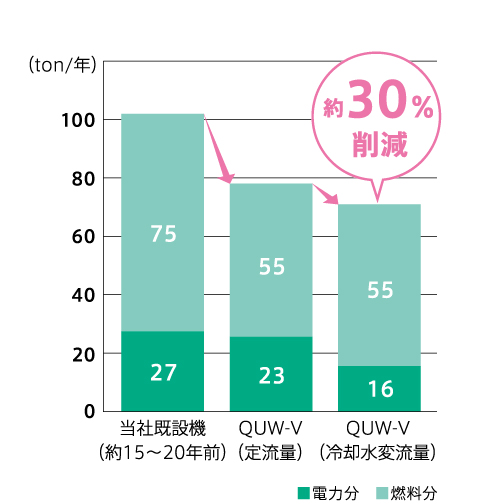

■CO2排出量比較

【算出条件】

⚫︎吸収冷温水機容量：80RT
⚫︎負荷パターン：空気調和・衛生工学会データ（建物用途店舗）を使用
⚫︎年間運転時間：4,015h/年（冷房 2,684h/年）
⚫︎冷水ポンプ揚程 20m、冷却水ポンプ揚程 25m
⚫︎東京ガス空調用 A 契約 C（2017年1月時点）
⚫︎東京電力業務用電力（2017年1月時点）
⚫︎CO2排出計算は「温室ガス排出量の算定・報告マニュアル（平成28年4月環境省／経済産業省）」参照。

注1）本図は所定の計算条件で試算したもので、試算結果（ランニングコスト、CO2排出量）を保証するものではありません。
注2）当社リニューアル対象機（SUW-E）とQUW-V（定流量）の電力コストの差は、冷却水系機内圧力損失の低減効果を表したものです。

冷却水大温度差（6.5℃）標準対応（32→38.5℃）

従来機（Hシリーズ）に比べて冷却水流量を18.5％低減し、ポンプ動力削減に寄与します。

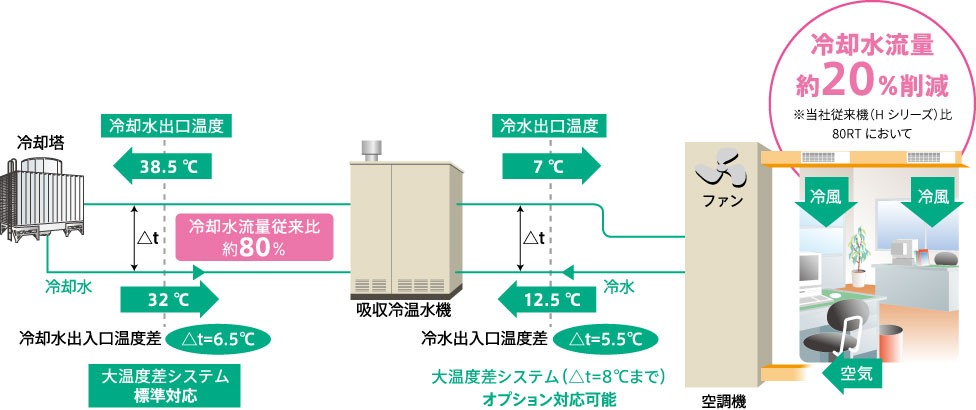

【大温度差システムイメージ】

大温度差システムは吸収式空調システムの冷水・冷却水の出入口温度差を大きく取り、循環水量を小さくすることによって、従来のシステムに比べ省エネルギーを実現します。

リニューアル対応

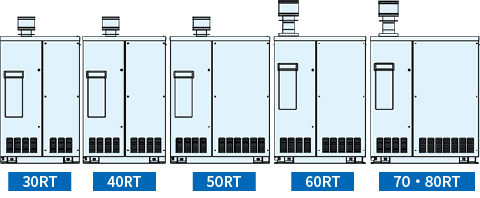

コンパクト設計により従来機同等以下の設置面積

従来機より最大約24％の小型化を実現し、全機種の最小搬入高さ（排気トップ及び天井パネルを取り外した場合）を1,900mmに統一
屋内設置の場合でも搬入・取付工事が容易です。
配管取り出しは後面に統一し、省工事化を実現

機内圧力損失の低減

水系機内圧力損失の低減により、既存の二次側設備の再利用も可能で、工期・コストの削減に貢献します。

詳細については別途お問い合わせください。

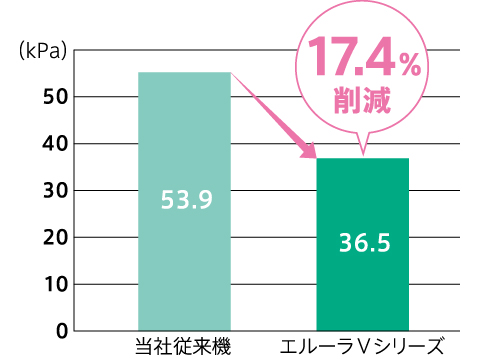

■冷却水系機内圧力損失比較

当社中型機、Hシリーズ50RTとVシリーズ50RTにおいて

分割搬入対応でリニューアルも容易（オプション対応）

コンパクト設計に加えて分割搬入にも対応し、エレベーターでの搬入も実現。リニューアル時の負担を大幅に改善します（パック型の冷却塔は除く）。

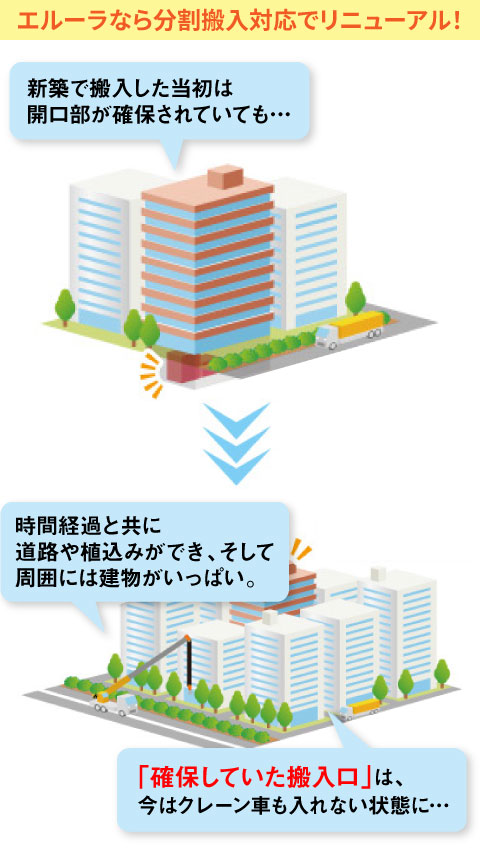

エルーラなら分割搬入対応でリニューアル！新築で搬入した当初は開口部が確保されていても…時間経過と共に道路や植え込みができ、そして周囲には建物がいっぱい。「確保していた搬入口」は、今やクレーン車も入れない状態に…

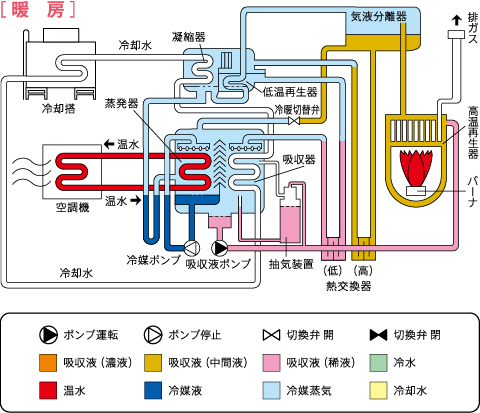

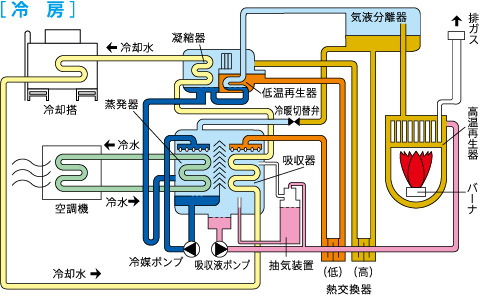

サイクルフロー

ラインアップ

※グリーン制度選定機種はガス焚（13A）のみ。

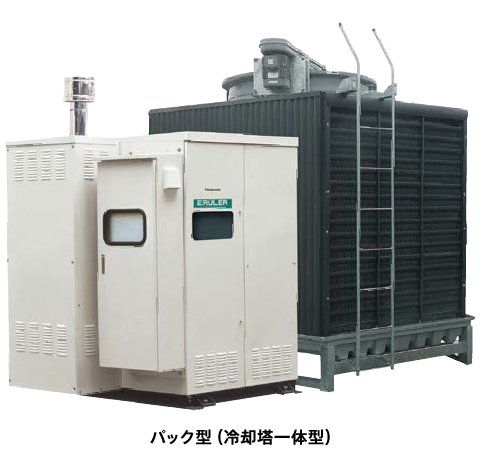

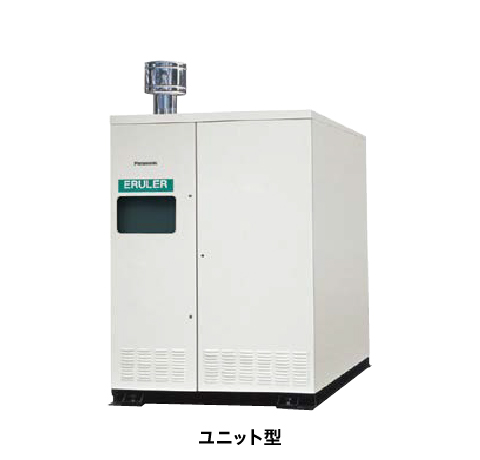

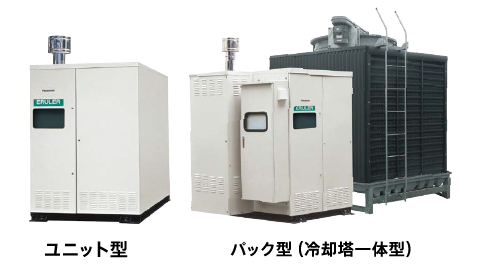

	ユニット型（単体）	ユニット型（組合せ）2台並列	ユニット型（組合せ）3台並列	パック型（冷却塔一体型）
COPc（冷房）^※1	1.22
燃料種	ガス／灯油／A重油^※2			ガス／灯油
用途	冷水，温水
ラインアップ（単位：USRT）	30	ー	ー	30
	40	ー	ー	40
	50	ー	ー	50
	60	ー	ー	60
	70	ー	ー	70
	80	ー	ー	80
	ー	90	ー	ー
	ー	100	ー	ー
	ー	110	ー	ー
	ー	120	ー	ー
	ー	130	ー	ー
	ー	140	ー	ー
	ー	150	ー	ー
	ー	160	ー	ー
	ー	ー	170	ー
	ー	ー	180	ー
	ー	ー	190	ー
	ー	ー	200	ー
	ー	ー	210	ー
	ー	ー	220	ー
	ー	ー	230	ー
	ー	ー	240	ー
屋外パネル仕様	標準対応

記載COPc値は、JIS基準／冷房時です。
A重油はユニット型50～80RTのみ対応。
