無線LAN「AIRRECT」クイックスタートガイド

製品をアクティベートして利用開始するまでの簡単な手順をご紹介します。

1.製品発注

ご利用したいハードウェアと、ライセンスの購入をします。
ライセンスについては「ライセンスのサポート」をご確認ください。

2.ご購入後、当社からメールをお送りしますのでパスワードの設定、利用規約の同意を行ってください。

※画像はタップした後、ピンチアウトで拡大表示が可能ですイメージ図

3.ログインをすると、Launchpadと呼ばれる以下の画面が表示されます。

ライセンス利用開始日前でもネットワークに関する設定を行うことができます。
(重要)Internet Exprolerには対応しておりません。Microsoft EdgeやGoogle Chromeなどのブラウザからログインしてください

※画像はタップした後、ピンチアウトで拡大表示が可能ですイメージ図

4.ハードウェアをAIRRECT Cloudに帰属させます。

4-1. 本製品は、PoEでの給電により電源が入ります。対応のPoEスイッチまたはPoEインジェクターをご準備ください。

【構成図の一例】イメージ図

4-2. 本体のLANポートに、LANケーブルを接続します。

(重要)PoEポートが2ポートある機種の場合、必ず「PoE1」と書かれたポートにケーブルを指してください

イメージ図

4-3. 給電がされると、各LEDが点滅します。

初めてクラウドに接続する場合、設定のインストールやファームウェアの更新のため、起動完了まで約9分かかります。

【LED例】※画像はタップした後、ピンチアウトで拡大表示が可能ですイメージ図

POWER LEDが点灯すれば、起動完了となります。POWER LEDの動作状況は、LEDにより判別可能です。

  • 緑点灯:正常にAIRRECT Cloudに帰属完了
  • 橙点灯:正常にAIRRECT Cloudに帰属完了しているが、電力不足により機能制限中
    ※詳細は各機種の「取扱説明書」をご確認ください。
  • 緑点滅:IPアドレス割り当て済みであるが、AIRRECT Cloudに未接続
  • 橙点滅:IPアドレス未割当て

4-4. AIRRECT Cloudの画面から、接続状態を確認します。

Launchpadから、「Wi-Fi統合管理」→「モニター」→「アクセスポイント」に移動します。
ステータスのアイコンが緑色になっていれば、帰属完了しています。

※画像はタップした後、ピンチアウトで拡大表示が可能ですイメージ図
イメージ図

5.アクティベートができることが確認出来たら、現地での設置をしてください。

設置方法については、各機器の「取扱説明書」をご確認ください
今後の運用管理のため、設置する拠点やフロア等のロケーションごとに、ネットワーク設定を分けておくことをお勧めします。
フロア設定は、「Wi-Fi統合管理」のナビゲーターより行います。

※画像はタップした後、ピンチアウトで拡大表示が可能ですイメージ図

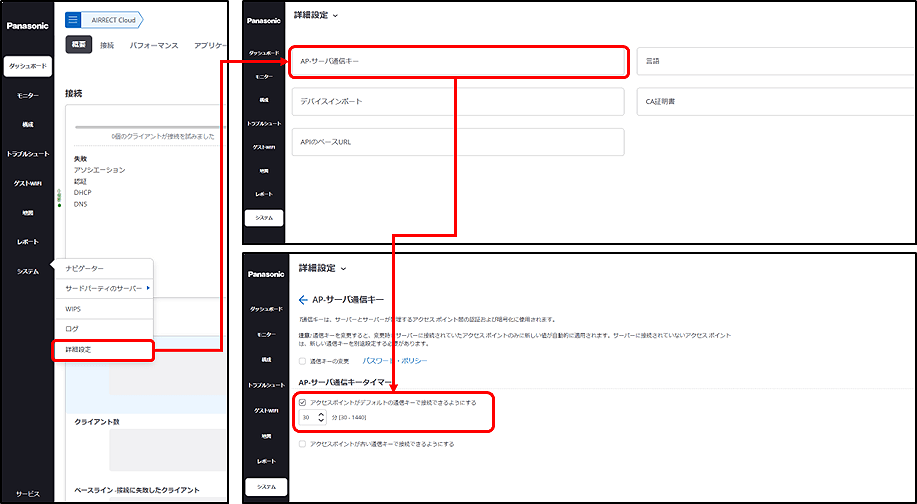

また、APが電波を発するには、以下の最低限のネットワーク設定が必要になります。

※画像はタップした後、ピンチアウトで拡大表示が可能ですイメージ図

更に詳細の設定は、「取扱説明書(Web編)」をご確認ください。
